描述

当用户使用我们的滤镜轮时，经常会和我们讨论滤镜轮搭配不同厂家的相机、OAG时的后截距问题，并且被后截距问题所困扰。最终，这促使我们去开发一款OAG，其初衷是为了解决此类后截距问题。在实际开发中，我们发现在此款OAG上还可以实现更多新颖的功能，甚至可以给用户带来一些前所未有的美好体验。

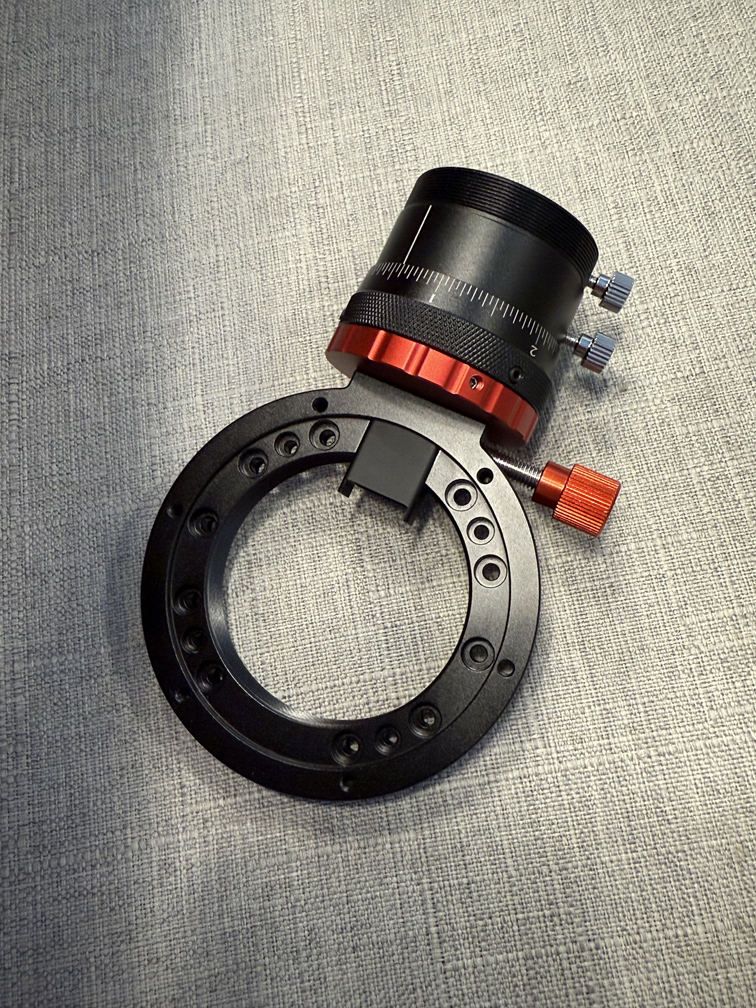

一个好的产品，不仅要实现其名字所代表的核心功能，还需要在许多细节以及辅助功能上仔细推敲打磨，才能给用户带来全面、卓越的使用体验。墨空Oasis OAG，就是这样一款在此理念上设计的偏轴导星器产品，如同墨空电调、墨空滤镜轮一样。

墨空Oasis OAG，具有如下特点：

1.      厚度16.5/17.0/17.5mm可配置

2.      棱镜位置可由双螺旋调焦座精确调整

3.      兼容墨空、头号玩家、QHY、图谱和振旺滤镜轮

4.      OAG本身以及OAG和滤镜轮之间可以轻松实现遮光和密封

5.      搭配墨空7x2寸滤镜轮时，避开滤镜轮上下壳连接螺丝，方便设备组装和拆卸

6.      连接滤镜轮的螺丝易于选择

7.      可选配墨空电动调焦器安装套件用于导星相机电动调焦

1、厚度16.5/17.0/17.5mm可配置

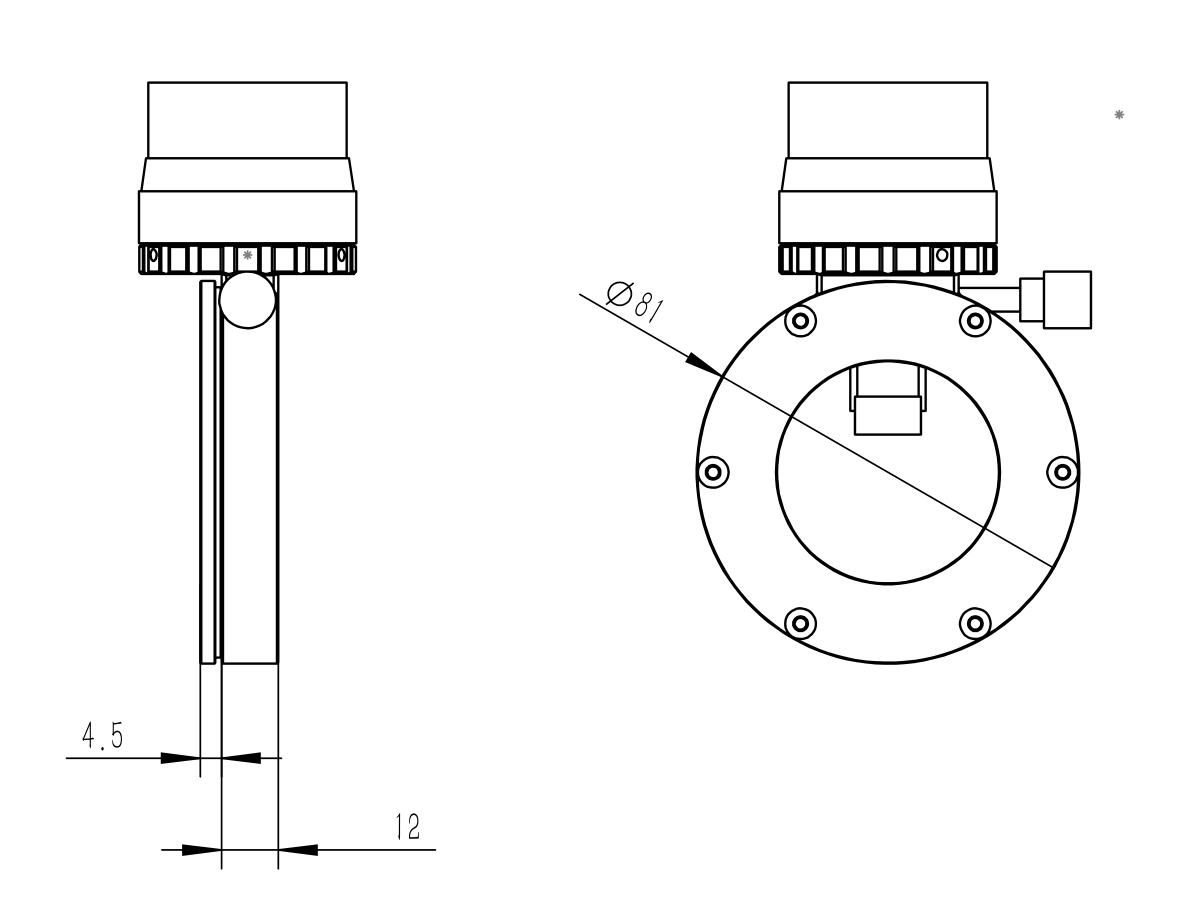

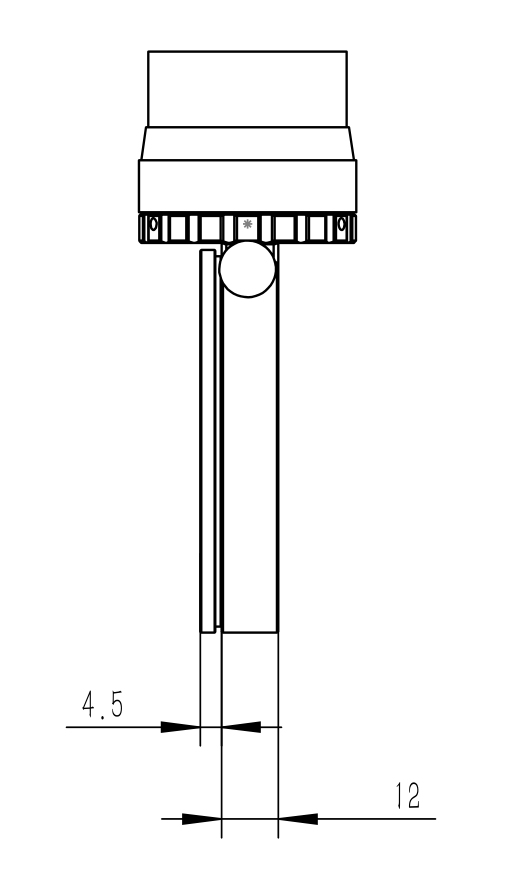

Oasis OAG本体厚度12mm。搭配4.5/5.0/5.5mm三种不同厚度的螺纹接环，可以实现16.5/17.0/17.5mm这三种总厚度，有利于满足不同设备的后截距组合要求。

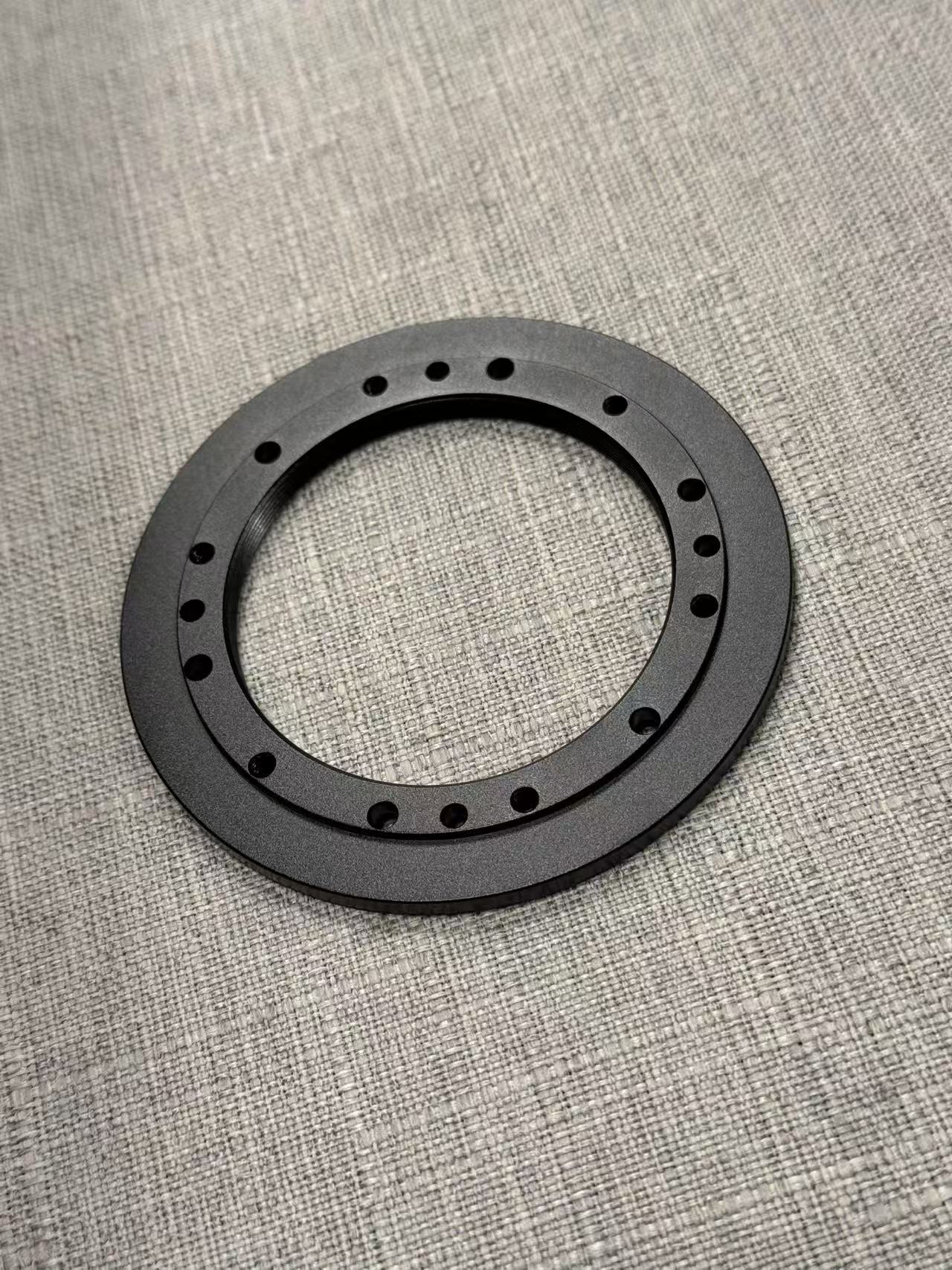

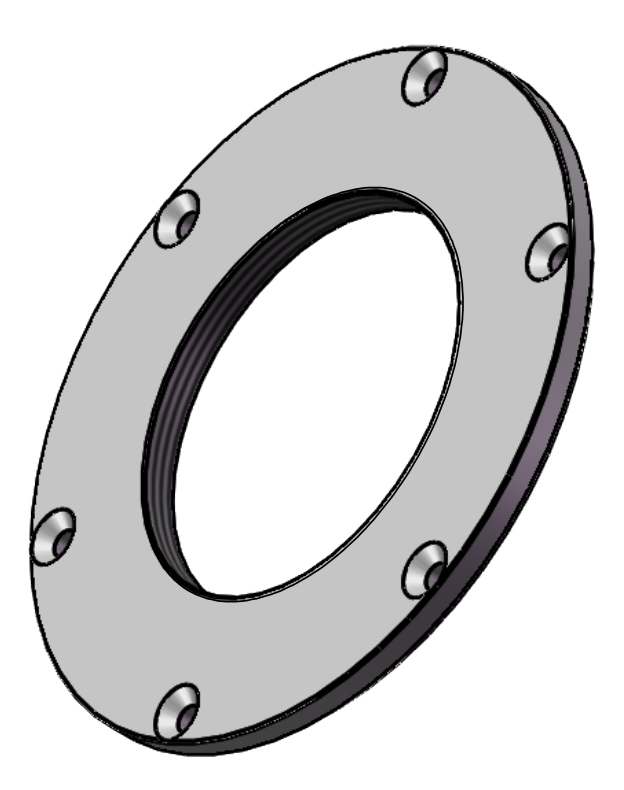

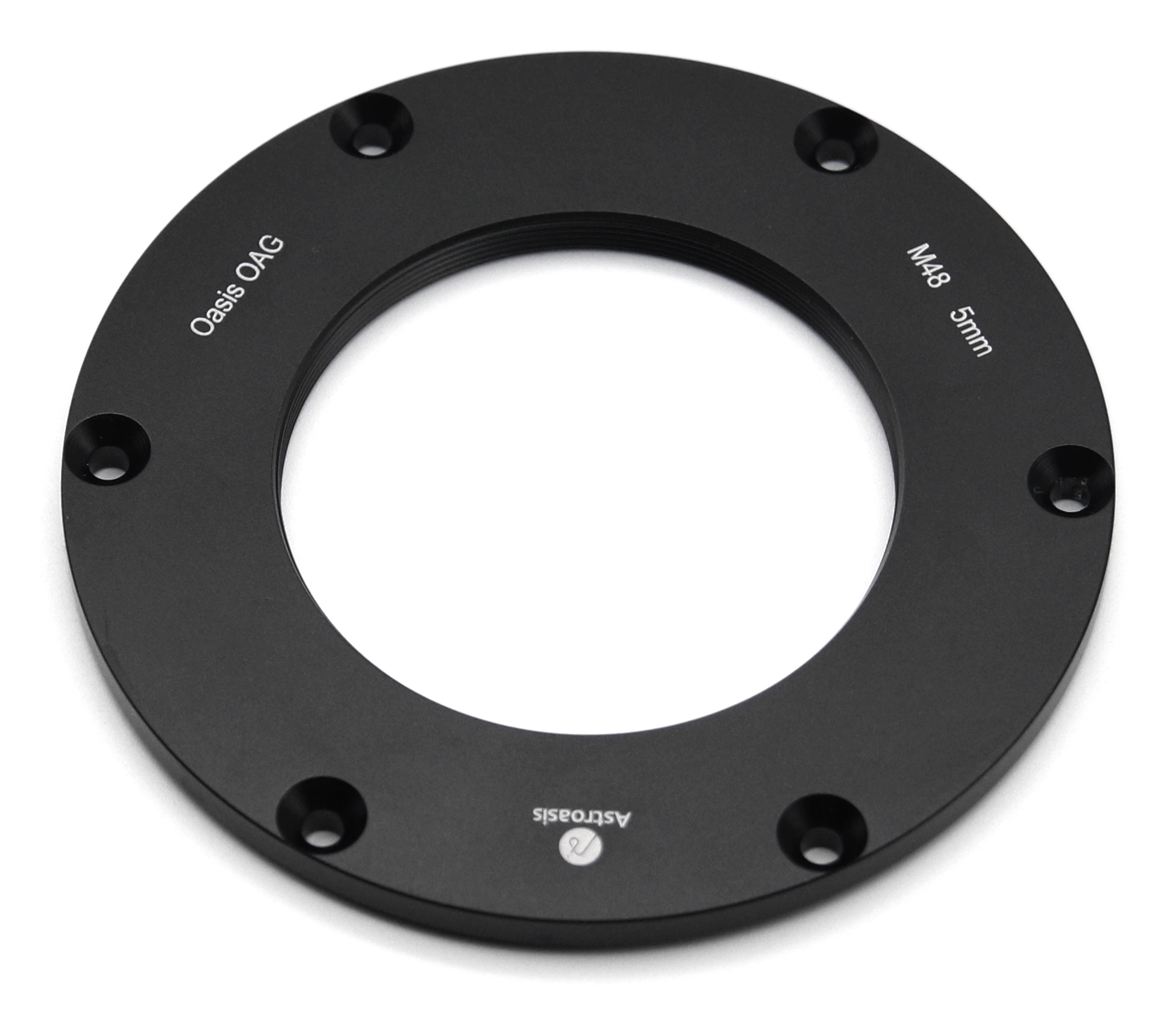

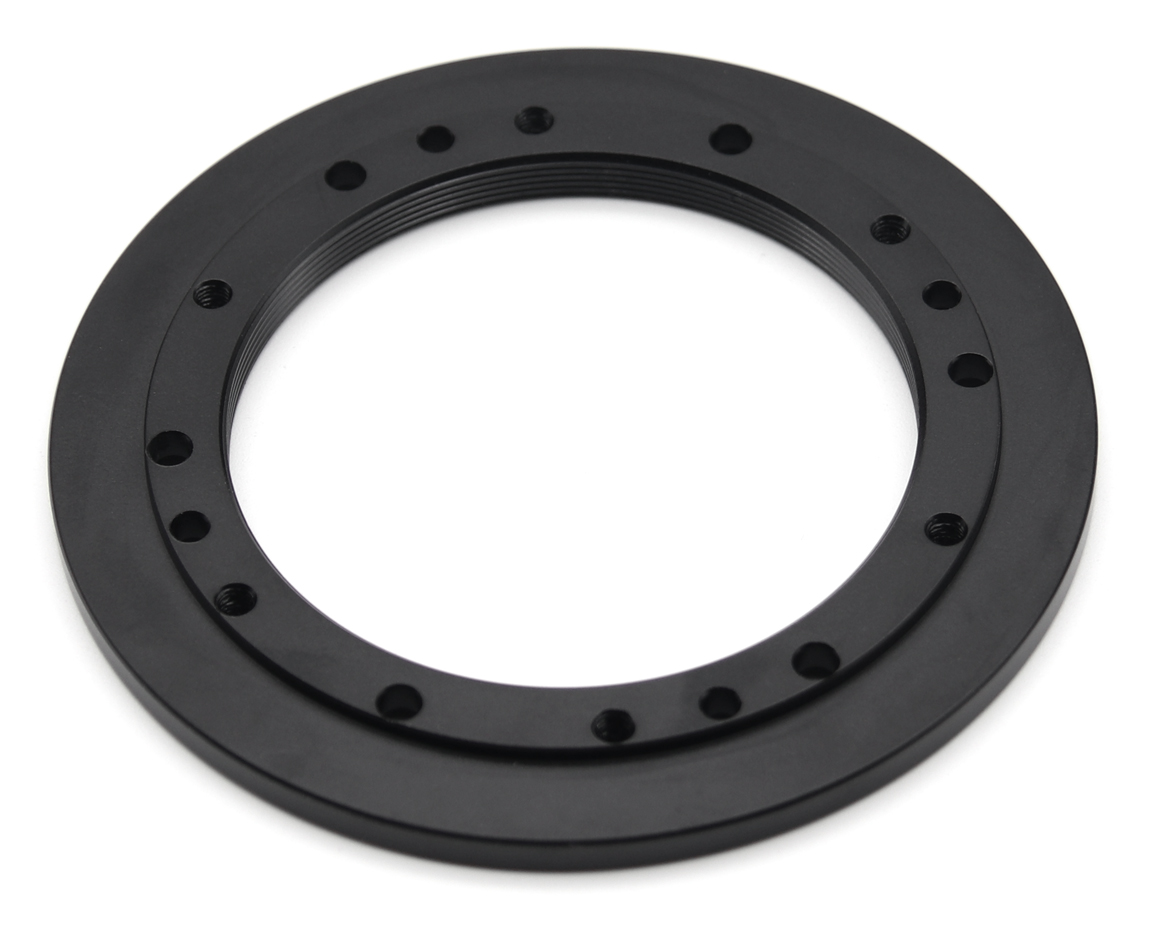

总共有3组螺纹接环用于连接望远镜，分别带M68x1、M54x0.75、M48x0.75内螺纹。每组共有3个接环，接环厚度分别为4.5、5.0、5.5mm。OAG套装带一组螺纹接环，螺纹规格可指定M68、M54、M48中的任意一种。同时也可以选配更多的螺纹接环。

2、棱镜位置可由双螺旋调焦座精确调整

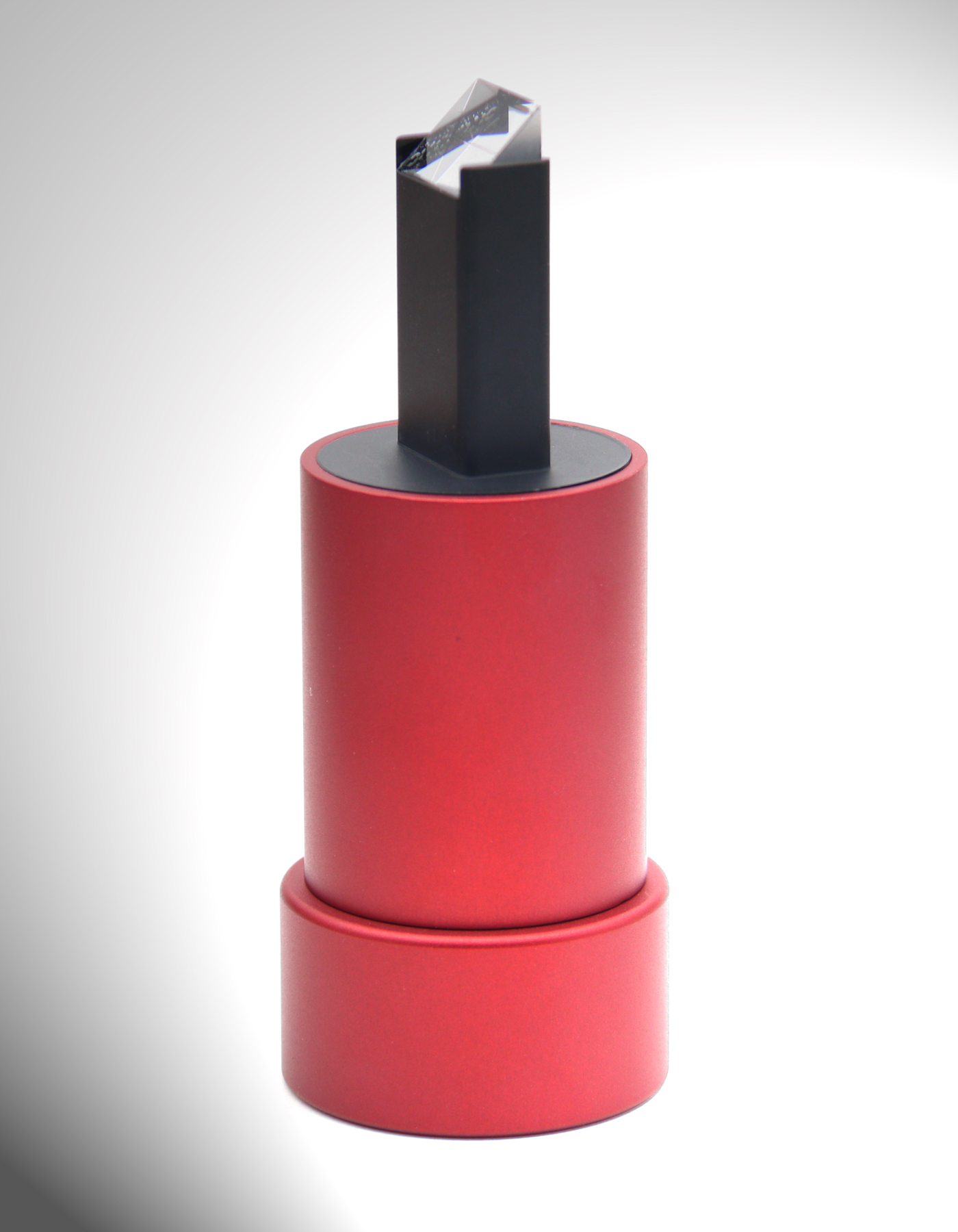

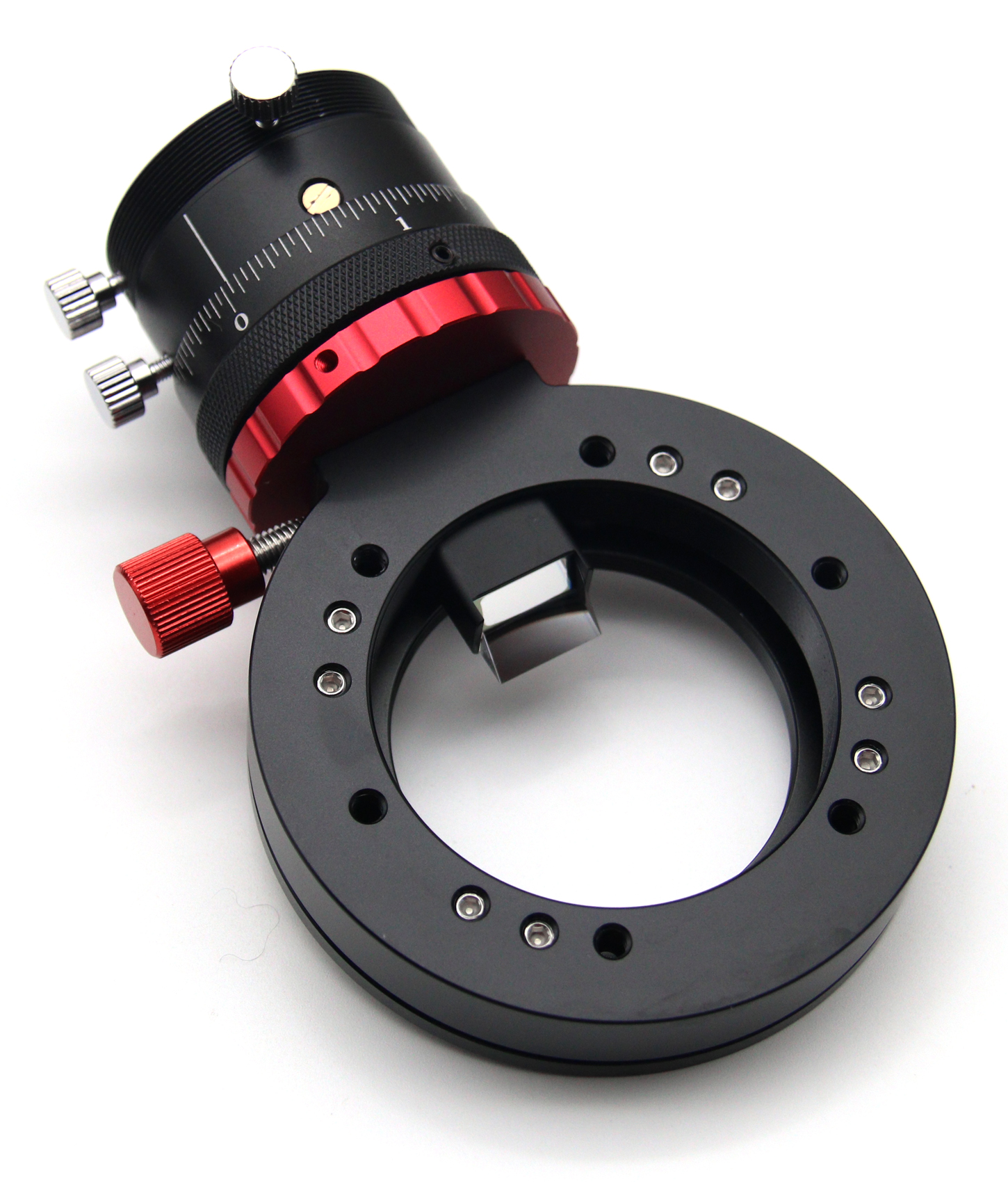

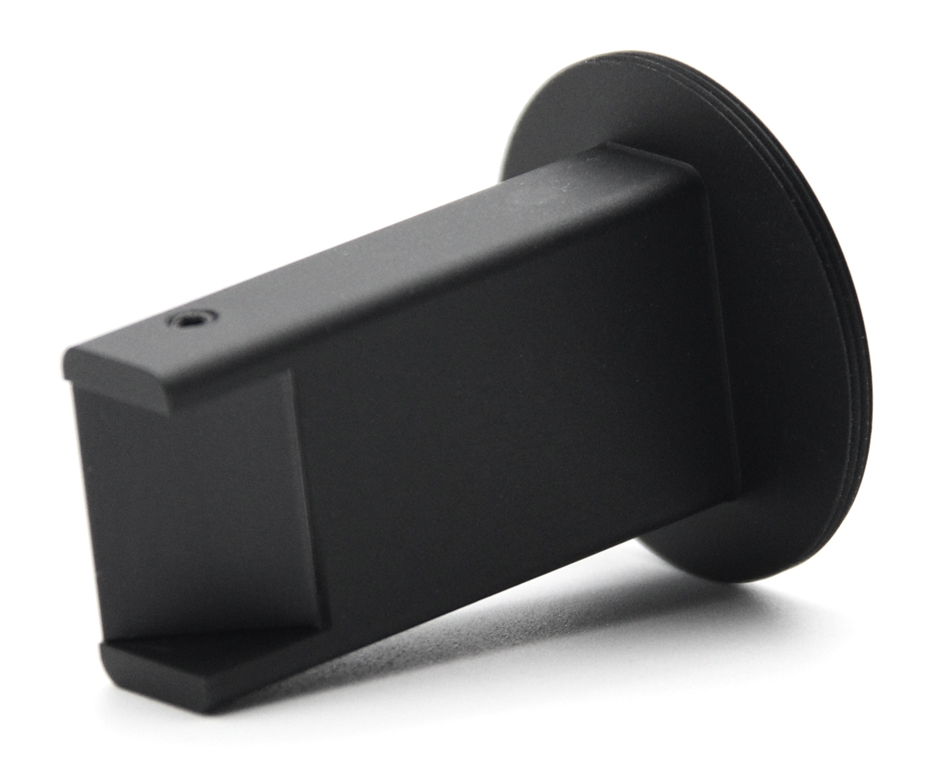

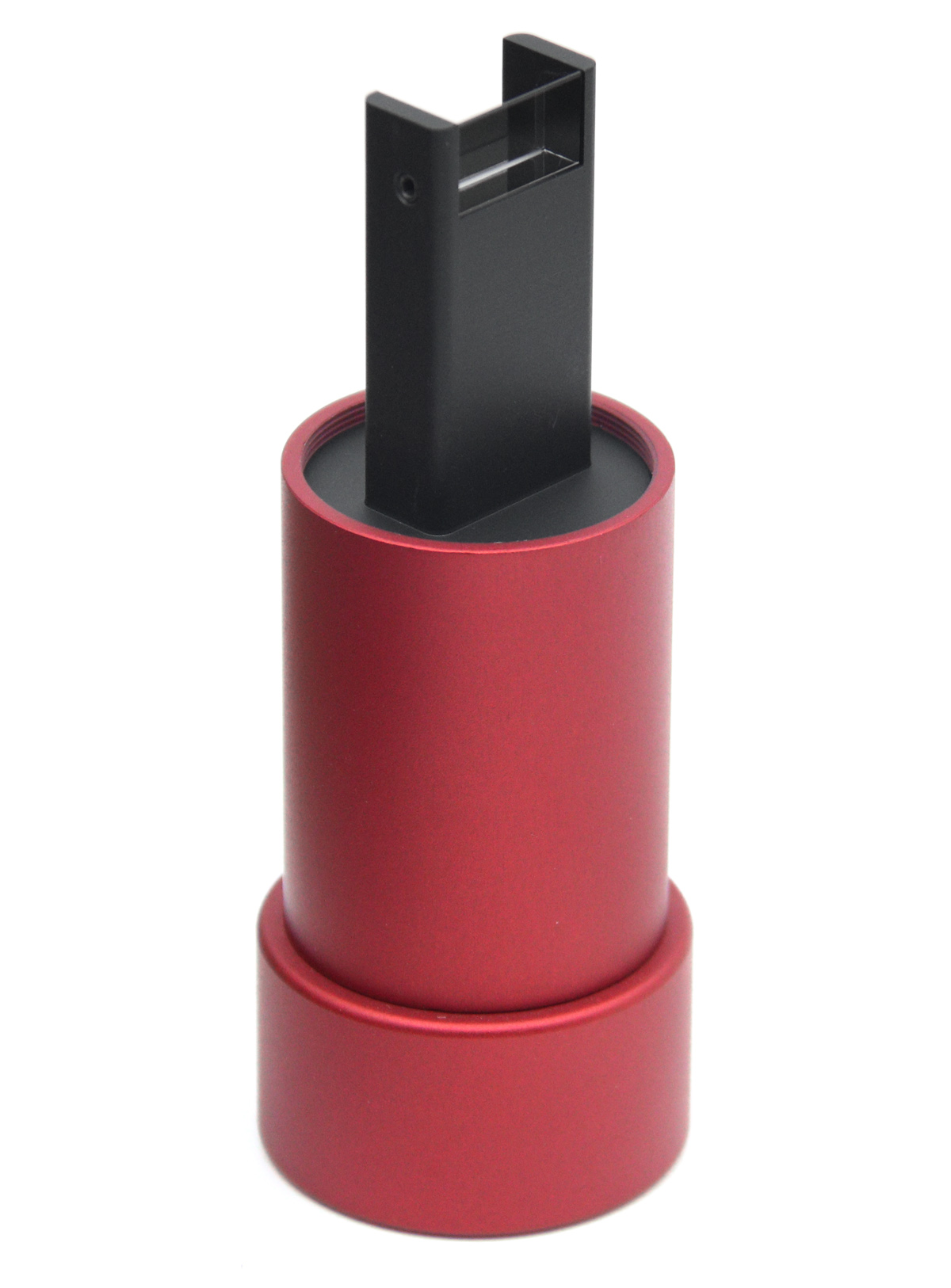

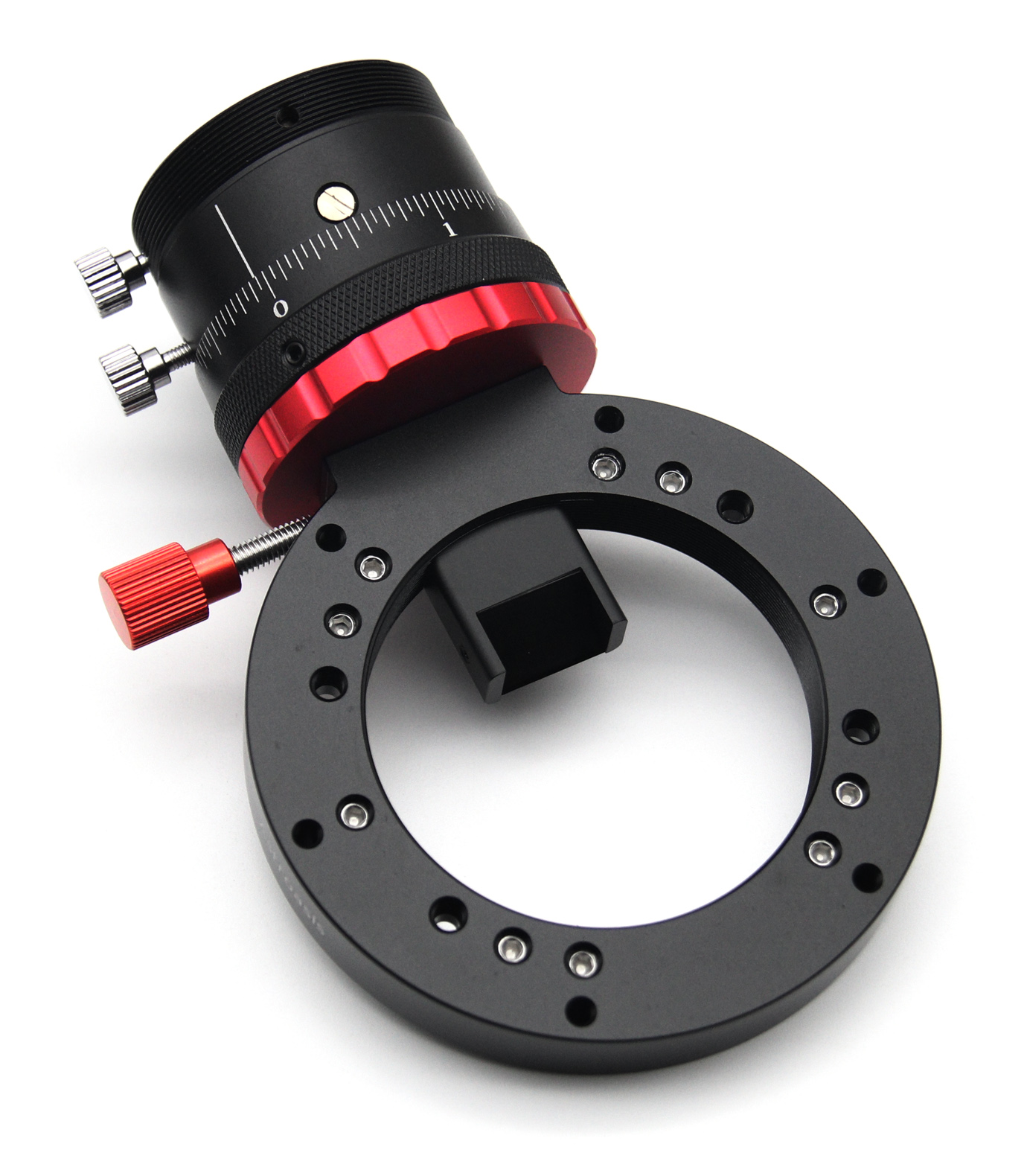

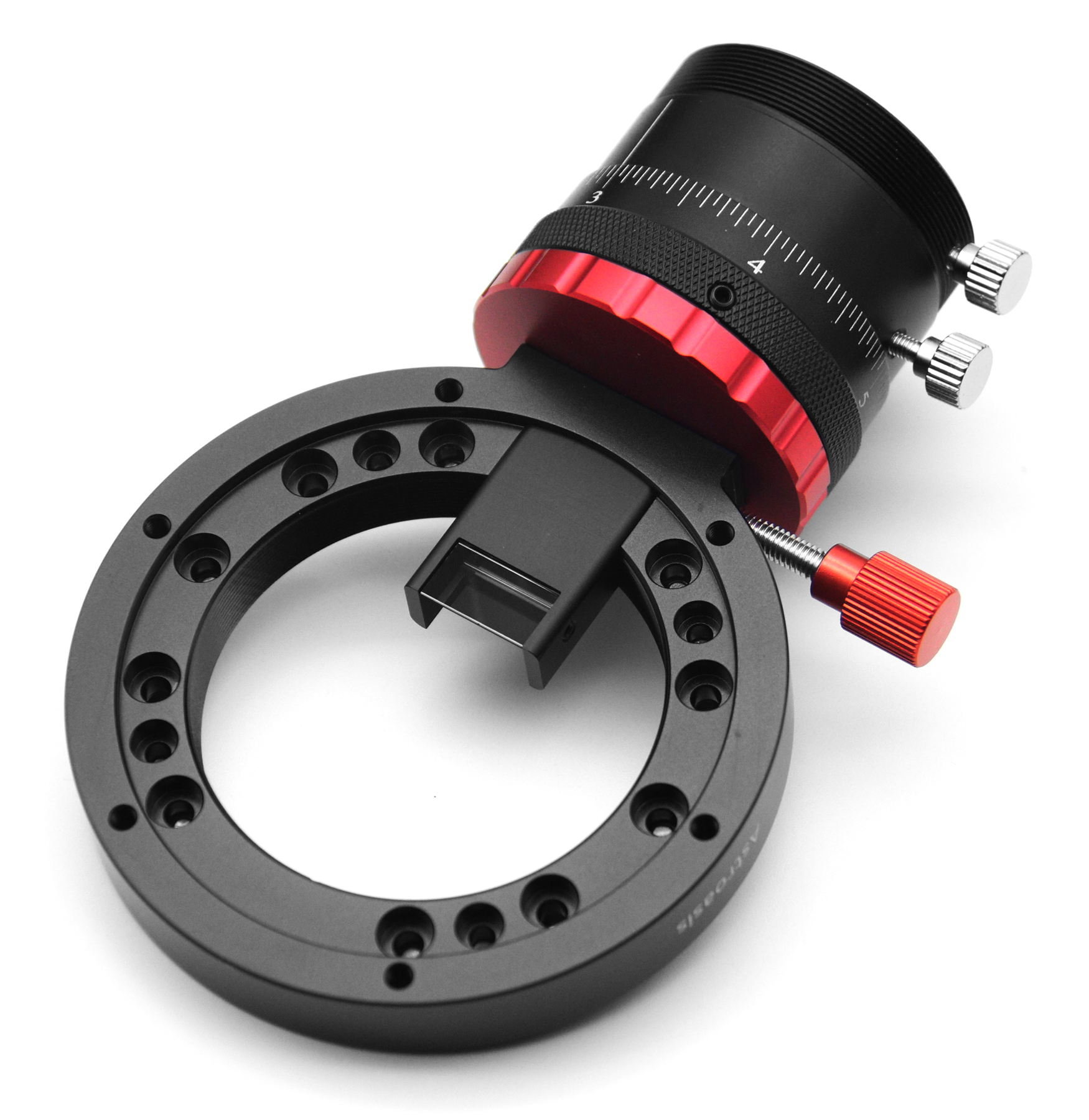

Oasis OAG最独特、神奇的一项功能是，双螺旋调焦器不仅可以用于导星相机调焦，还可以用于精确调整棱镜的位置。我们知道大部分导星相机前端有一个M28.5x0.6的内螺纹螺纹。Oasis OAG的棱镜安装柱前端设计了一个M28.5x0.6的外螺纹，从而巧妙的实现了使用双螺旋调焦座调节棱镜位置的功能。使用方式如下：

1、 将导星相机前端螺纹拧上OAG棱镜柱前端的螺纹

2、 松开棱镜柱固定螺丝，拧紧双螺旋调焦座上的导星相机固定螺丝

3、 转动双螺旋调焦座上的刻度盘来升高或者降低棱镜位置

4、 棱镜被调整到合适位置后，用螺丝锁紧棱镜柱，松开导星相机和棱镜柱的螺纹连接

当转动双螺旋调焦座上的刻度盘时，导星相机的位置被调整，从而带动棱镜柱以及棱镜的位置一起被调整。

双螺旋调焦座的调焦行程是6mm，刻度盘转动一圈正好是6mm调焦行程。刻度盘上有0、1、2、3、4、5这6个大刻度，因此刻度盘每转过一个大刻度，棱镜柱的位置就被调整1mm。每个大刻度之间有20个小刻度，因此每个小刻度具备0.05mm的调节精度。

开始调节时，将双螺旋调焦座调焦行程调到最小。将棱镜柱插入最底端，此时棱镜最前端距离光轴中心的距离为8mm。调节时，根据刻度盘转过的刻度，可精确计算得知棱镜的位置。

同时，棱镜柱上标有刻度。OAG本体侧面的棱镜柱锁紧孔，可以用来观察棱镜柱的刻度、检查棱镜的位置。

这种调节方式，使得OAG即使和滤镜轮、相机等设备一起组装到望远镜上时，无需拆卸这些设备，也能自由调节并能精确得知棱镜的位置，即使是在夜晚操作也是如此，这给爱好者带来了极大的便利。棱镜柱前端的圆形结构也可防止棱镜柱锁紧螺丝松开时棱镜柱意外跌落。

3、兼容多种品牌的滤镜轮

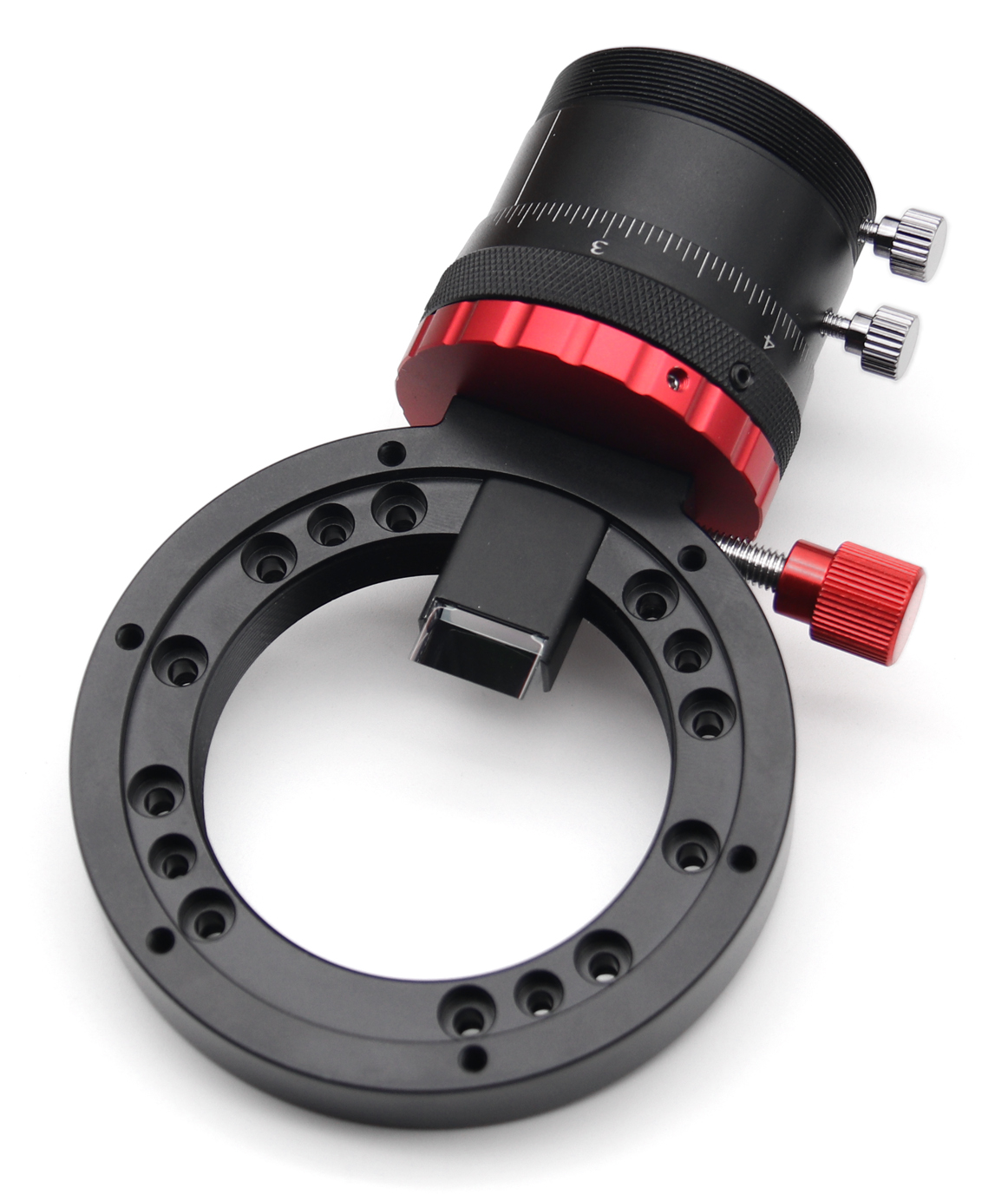

Oasis OAG设计了多种螺丝孔位，可以兼容连接墨空、头号玩家、QHYCCD、图谱和振旺的滤镜轮。

4、遮光

螺纹接环上设计了下凹区，因此螺纹接环和OAG本体之间，可以通过使用O型圈实现遮光和密封。

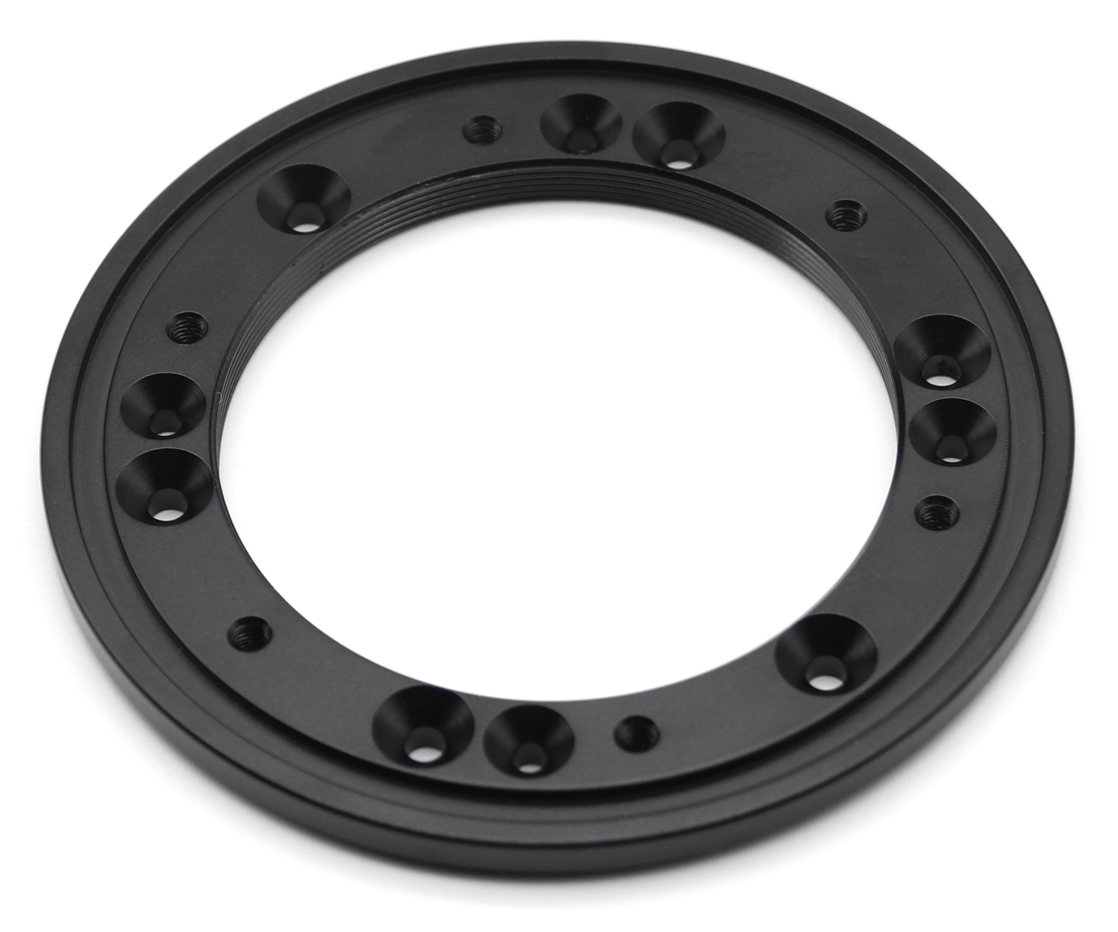

OAG本体上和滤镜轮连接的螺丝通孔，其反面有螺纹。当这些通孔不被使用时，可以使用顶丝将这些孔堵住，防止漏光。

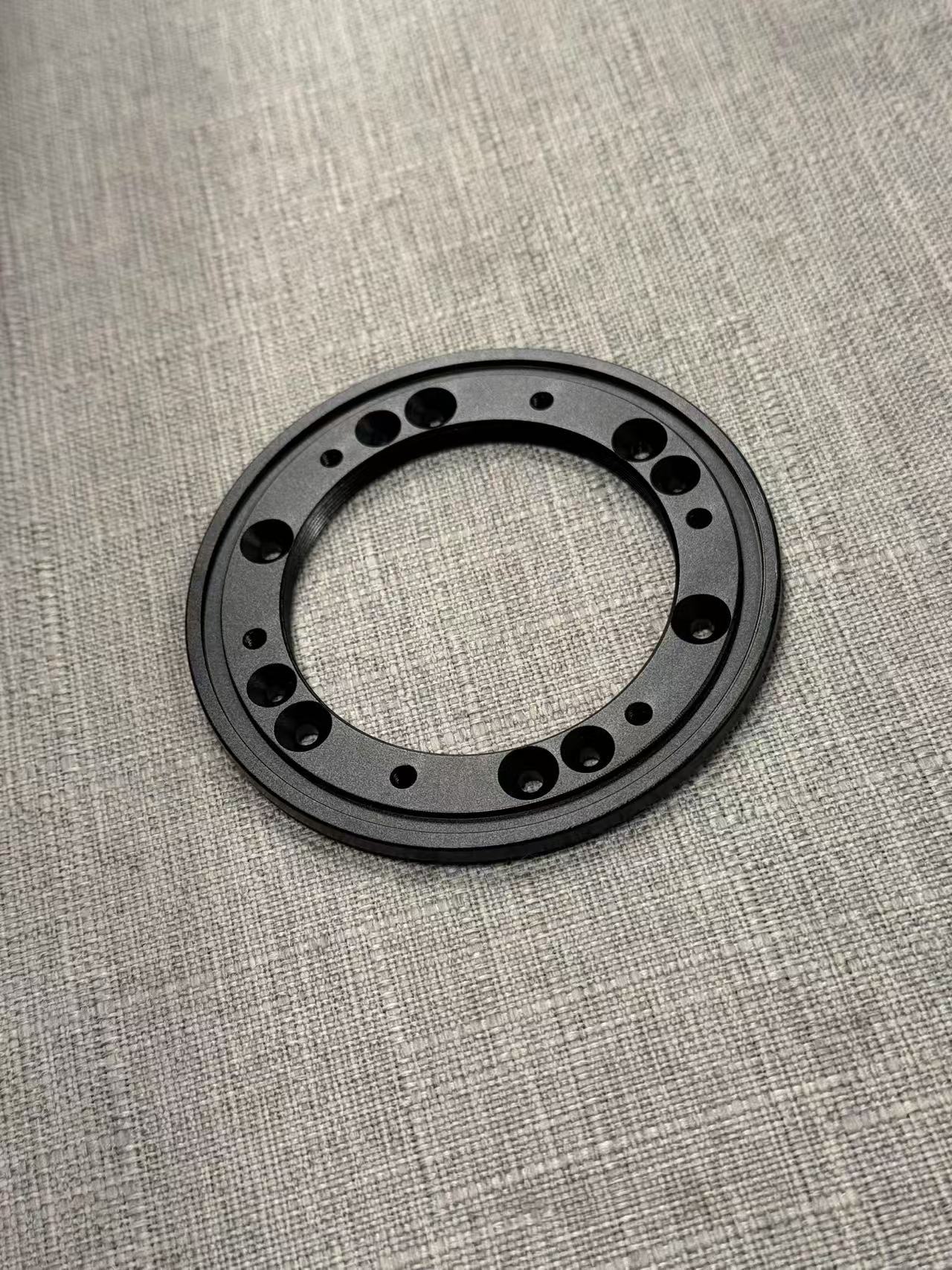

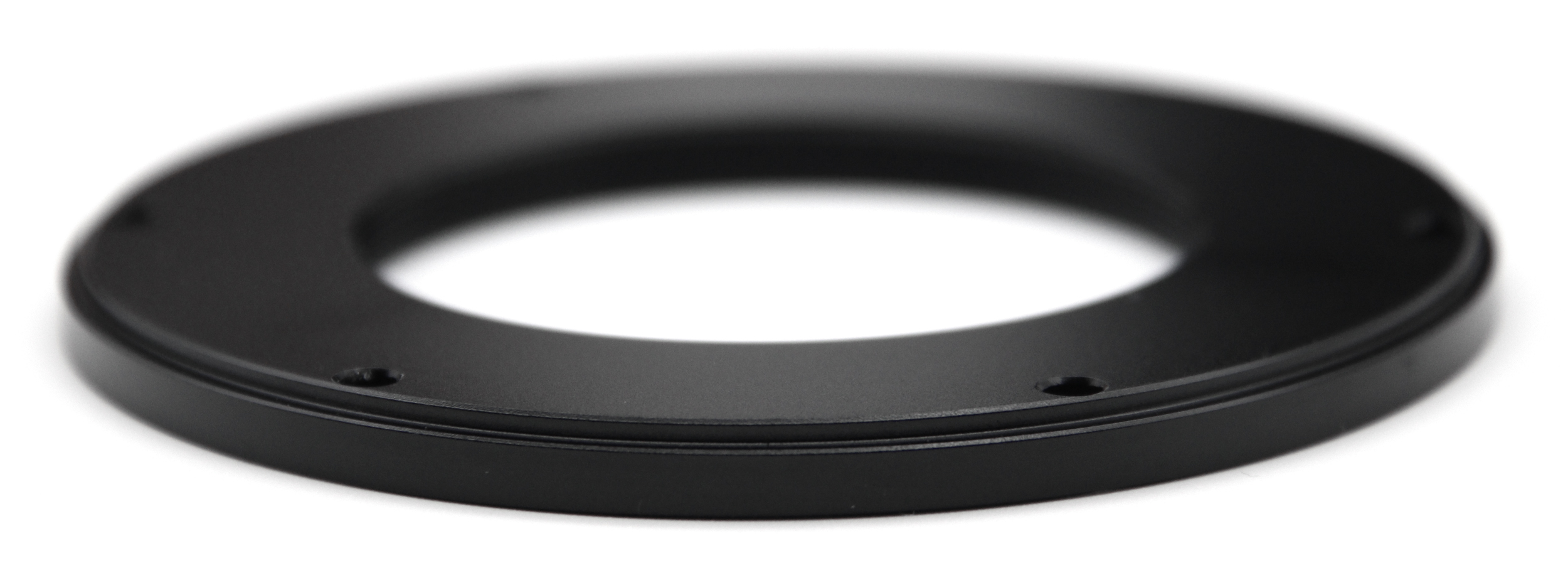

配套的5mm延长环，两侧有凹槽，可以通过使用O型圈来实现其与OAG本体以及滤镜轮之间的遮光。

5、与墨空7x2寸滤镜轮的搭配

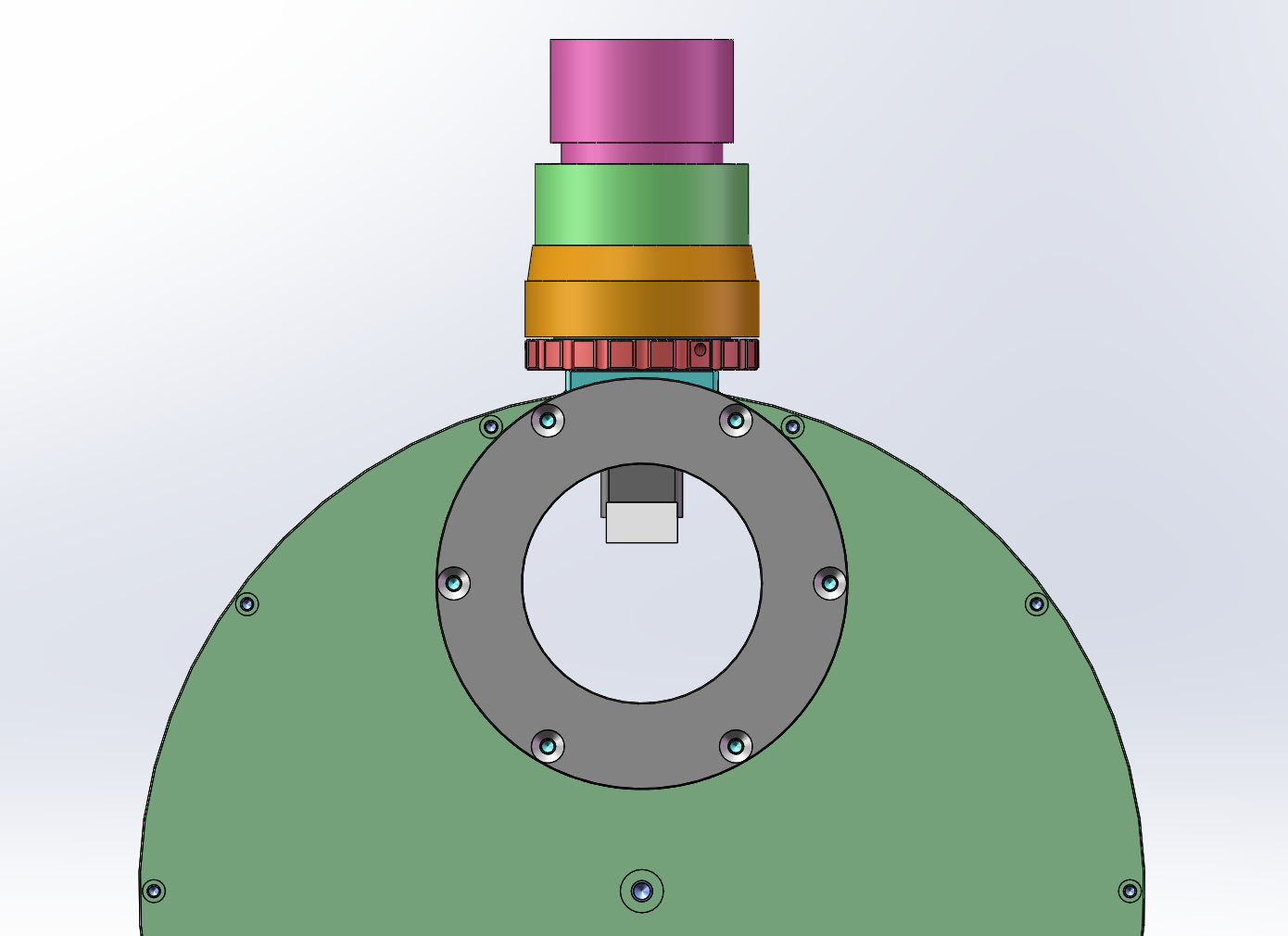

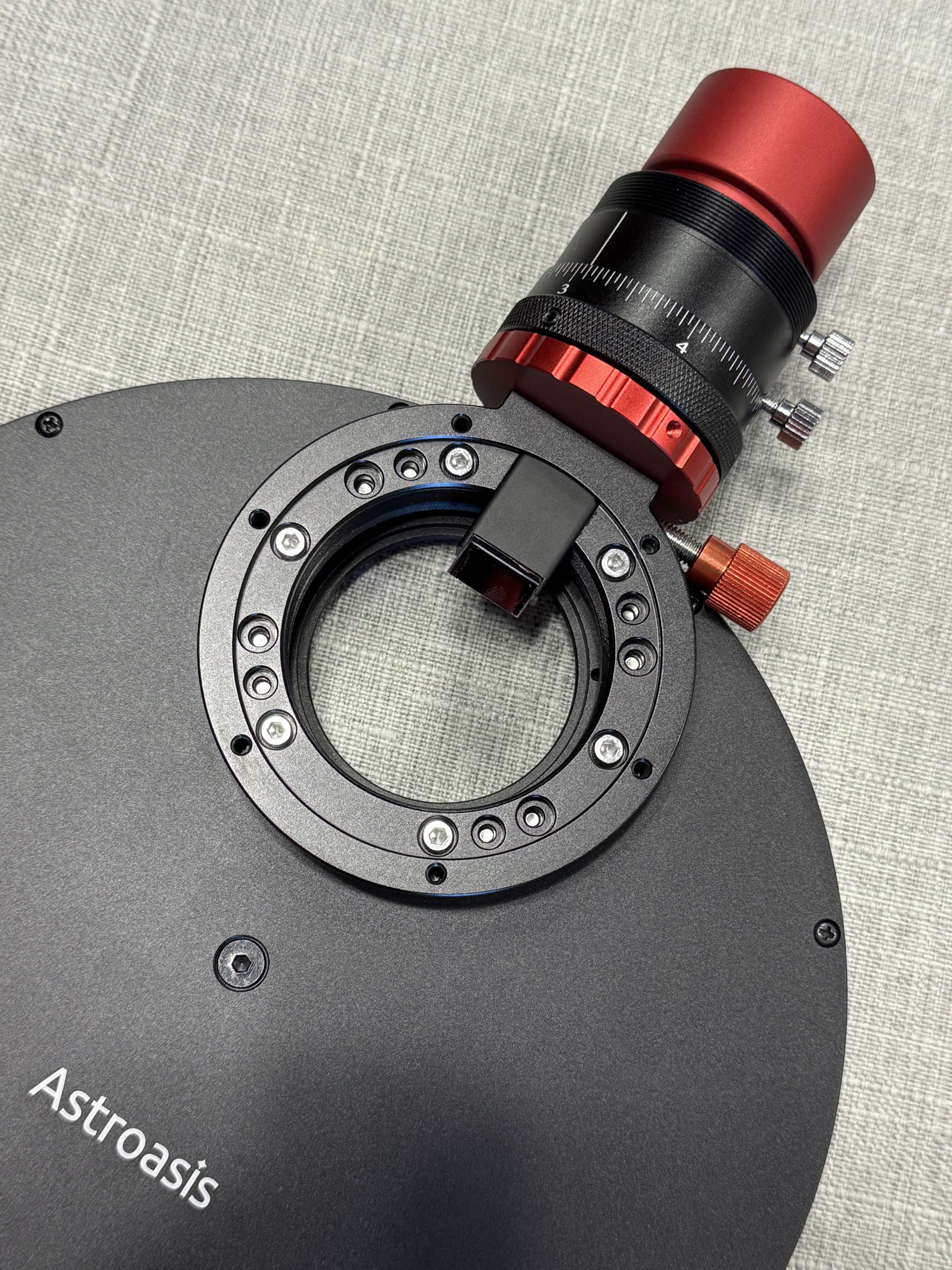

与墨空7x2寸滤镜轮搭配使用时，OAG正好可以避开滤镜轮上下壳锁紧螺丝。因此当需要拆开滤镜轮来安装、拆卸或者清洁滤镜时，不需要断开OAG和滤镜轮上壳的连接即可操作，给使用带来了便利。

6、连接滤镜轮的螺丝易于选择

OAG本体上连接滤镜轮的螺丝，可以使用圆柱头或者平头、盘头螺丝，而非沉头螺丝。因此，当需要微调螺丝拧入滤镜轮外壳的深度时，可以使用螺丝垫片来实现。这使得螺丝长度的选择更加容易。

7、可选配墨空电动调焦器安装套件用于导星相机电动调焦

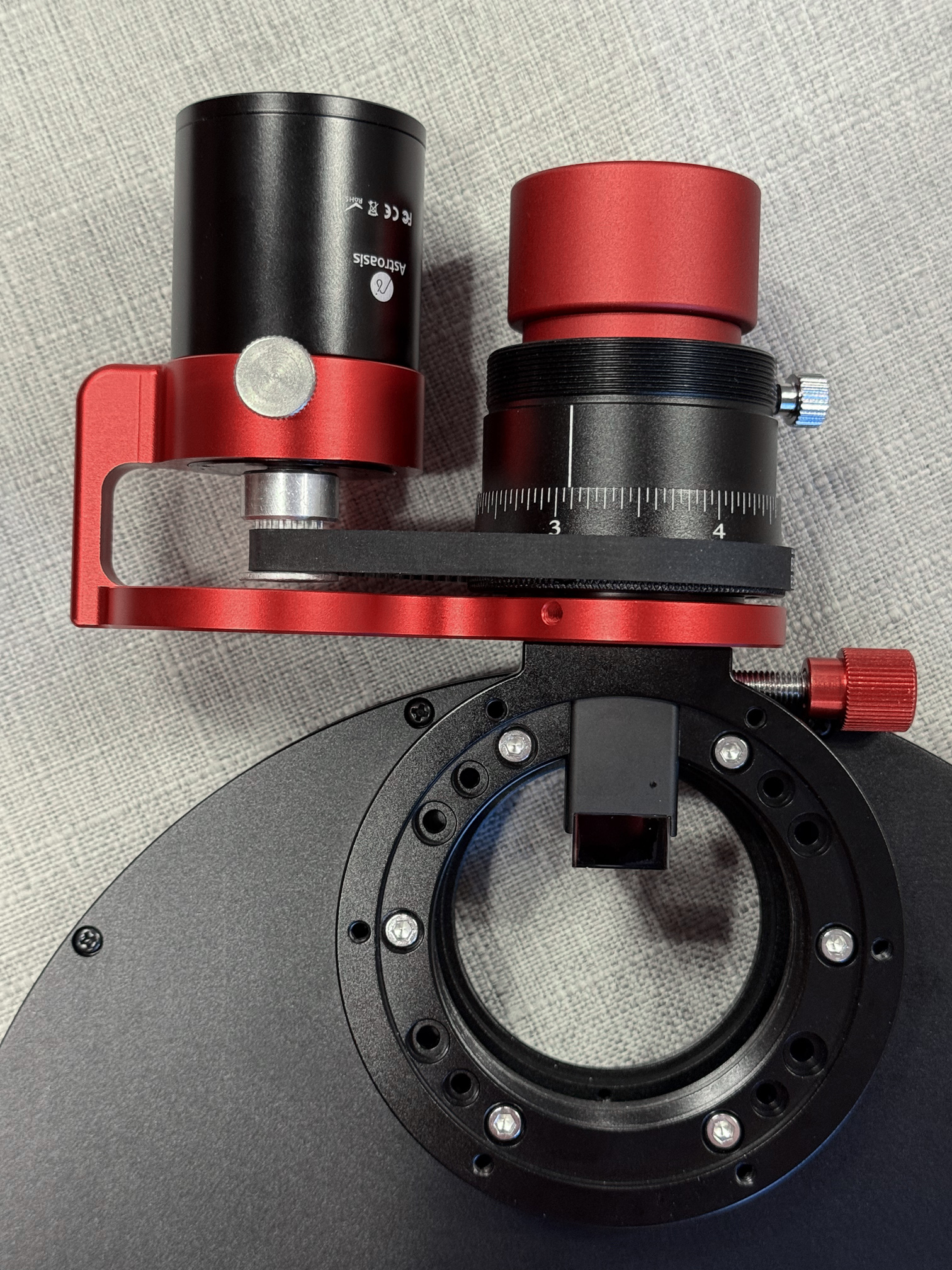

我们给OAG设计了配套的墨空电调安装套件，用于安装墨空电动调焦器给导星相机电动调焦。调焦采用齿轮环这种优雅的调焦方式。这给希望能对导星相机远程调焦的远程台用户带来了一种选择。

以上特点，使得Oasis OAG使用起来令人舒适。

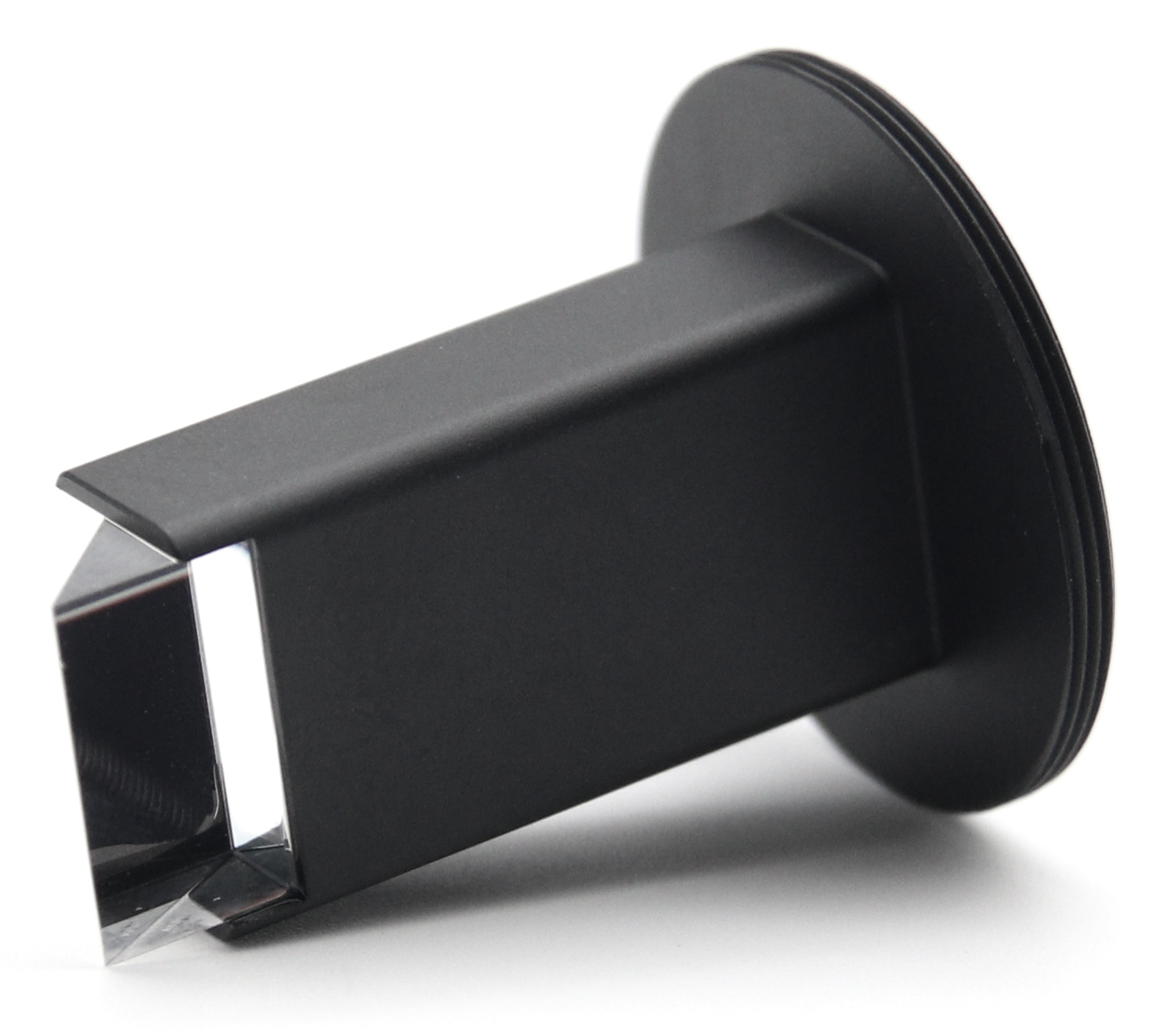

Oasis OAG使用8mmx14mm大小的棱镜。棱镜双面增透镀膜。

当使用短后截距相机时（比如QHY268），5mm延长环可垫于OAG和滤镜轮之间以满足后截距要求。此延长环为选配。
