描述

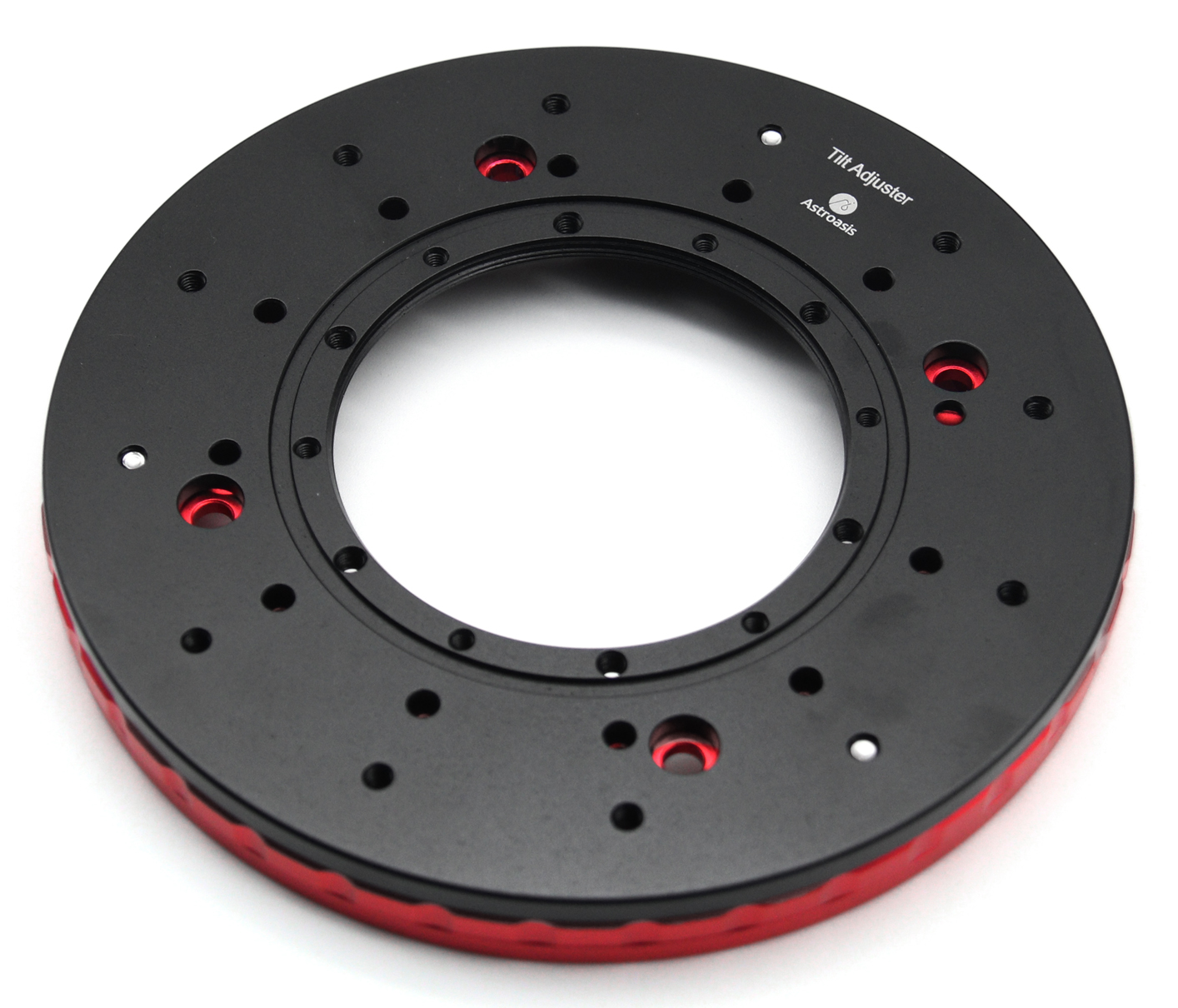

墨空星阵靶面调节环，具有如下特点：

1.后置靶面调节，不仅调节靶平面倾斜度更方便，安装和拆卸相机也更方便

2.占用的后截距，可以0.1mm的分辨率，在5.0~5.5mm的范围内微调

3.轻松实现遮光，包括靶面调节环本身以及靶面调节环和相机之间、靶面调节环和滤镜轮之间

4.兼容多个品牌的相机和滤镜轮

5.独特设计造就繁星阵列，充满神秘气息

三重旋转及截距微调

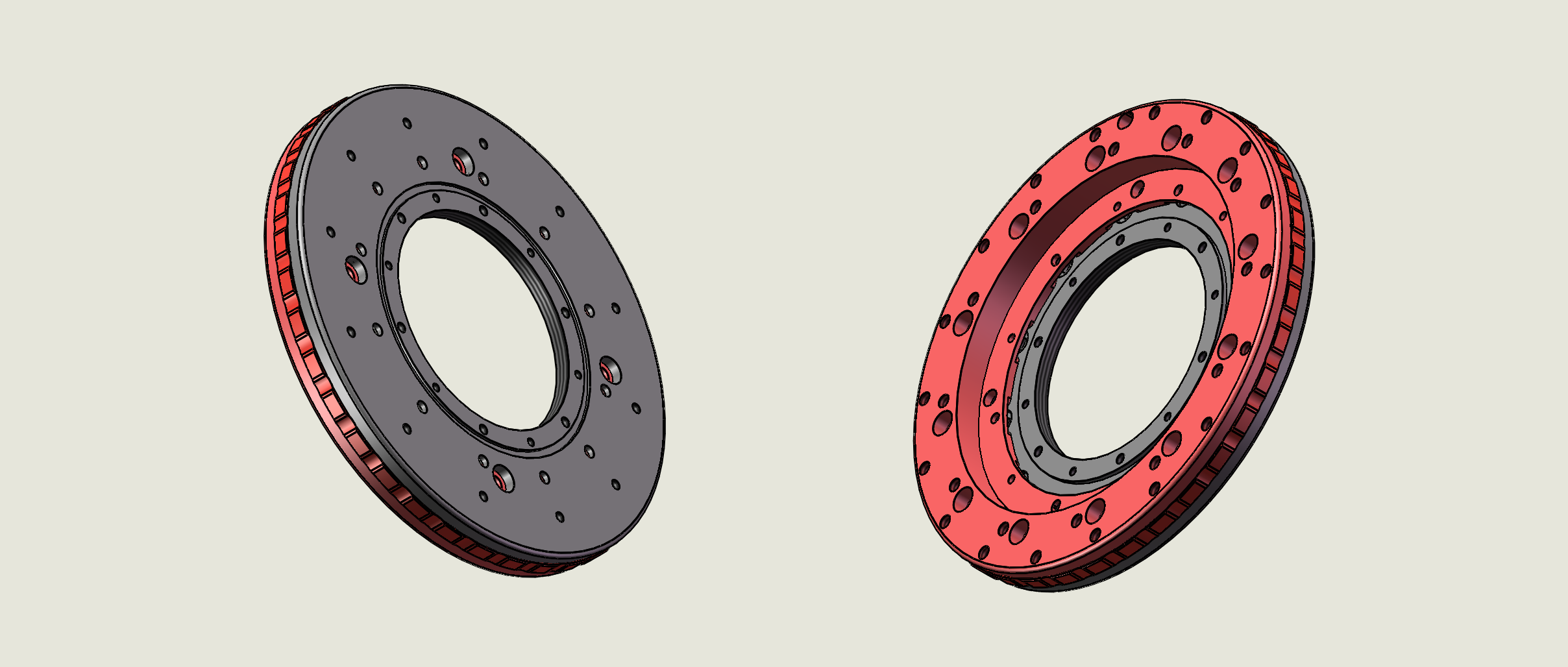

靶面环由3个金属圆环叠加组成。每一个圆环都可以通过旋转来实现特定功能。

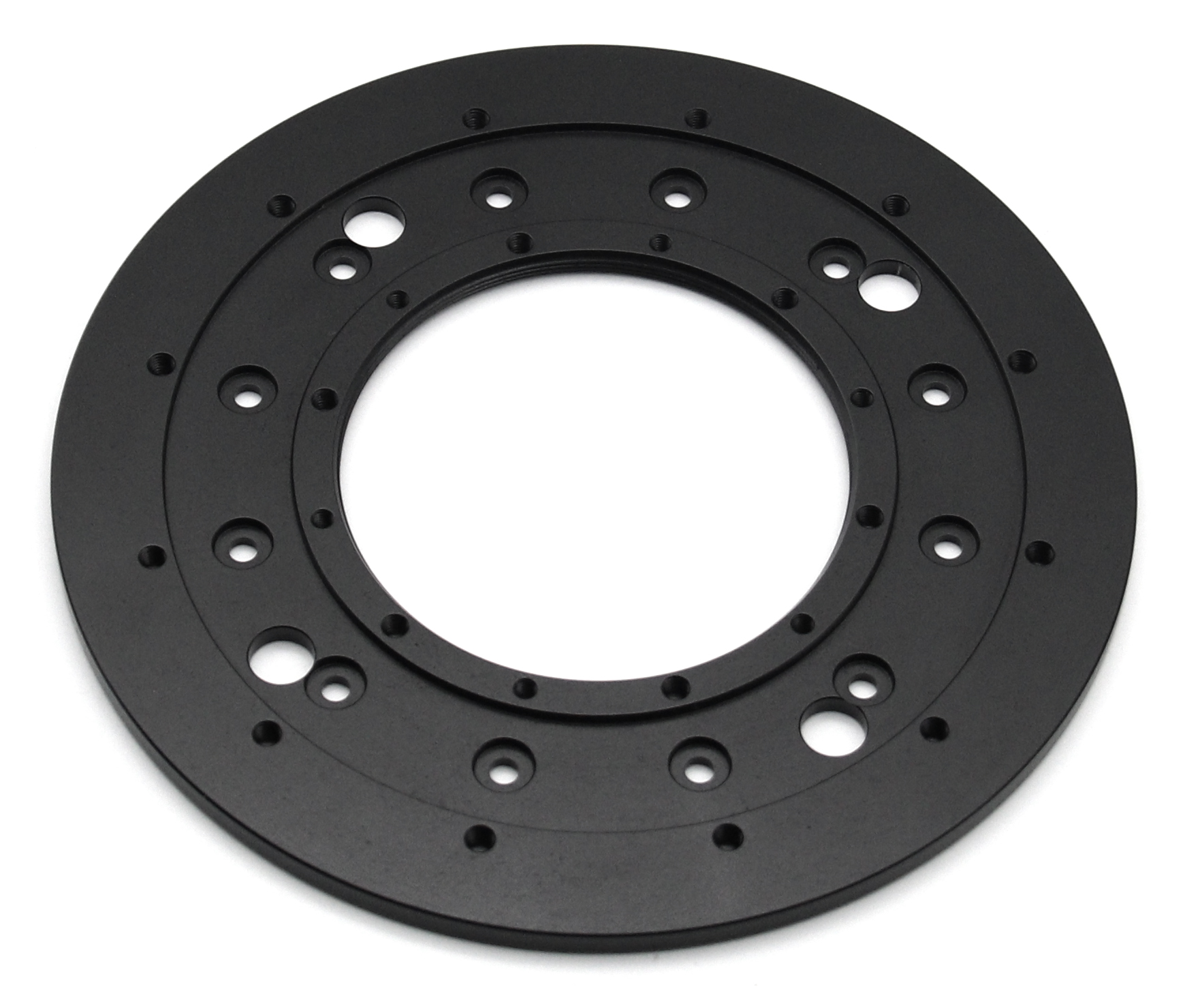

1.下层圆环直接和相机连接。在此圆环的不同直径上分布着3圈螺丝孔，这3圈螺丝孔的功能如下：

1）内圈的螺丝通孔用于连接相机

2）中圈的螺丝孔用于连接上层圆环，实现靶面调节功能

3）外圈的螺丝孔用于连接中层的截距调节环

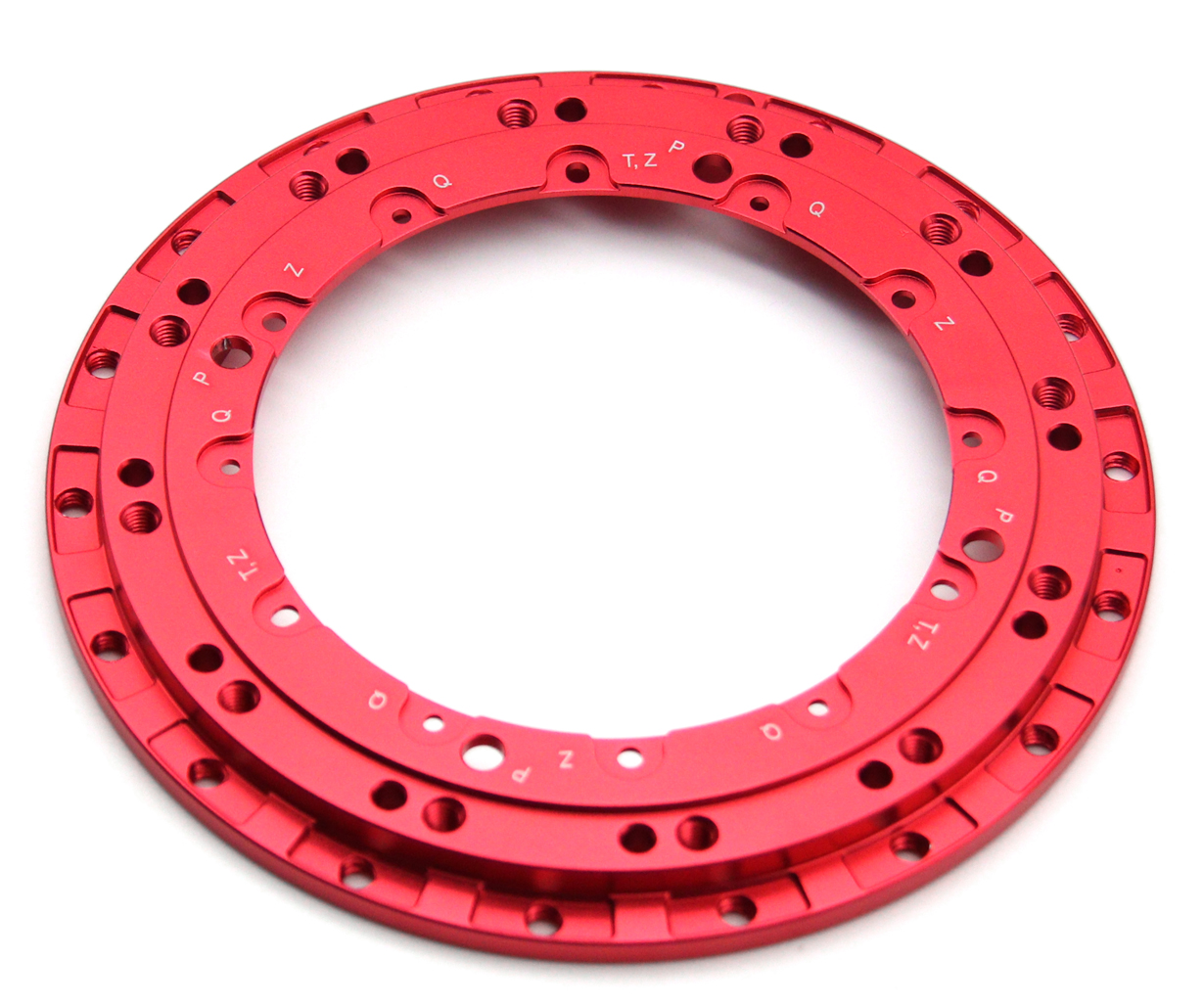

下层圆环内圈的螺丝通孔具有不同的直径，分别适配M2、M2.5、M4螺丝，可用于连接不同品牌的相机。这些螺丝通孔用不同的字母来标记，以方便使用时快速匹配需要连接的相机。字母代表的品牌见文章后面表格“兼容设备列表”。

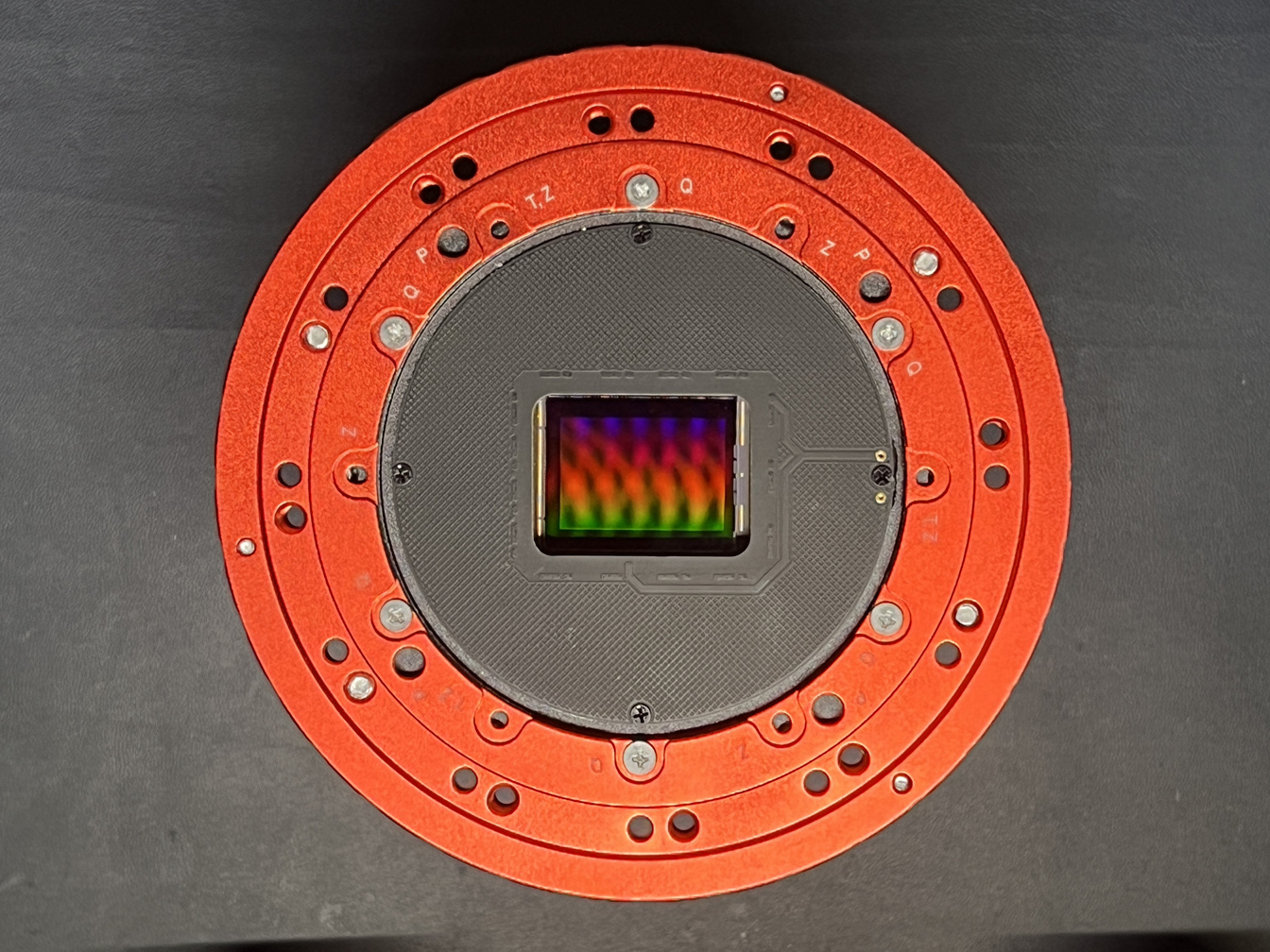

相对相机旋转下层圆环，可以选择合适的孔来和相机上的螺丝孔位相对应。

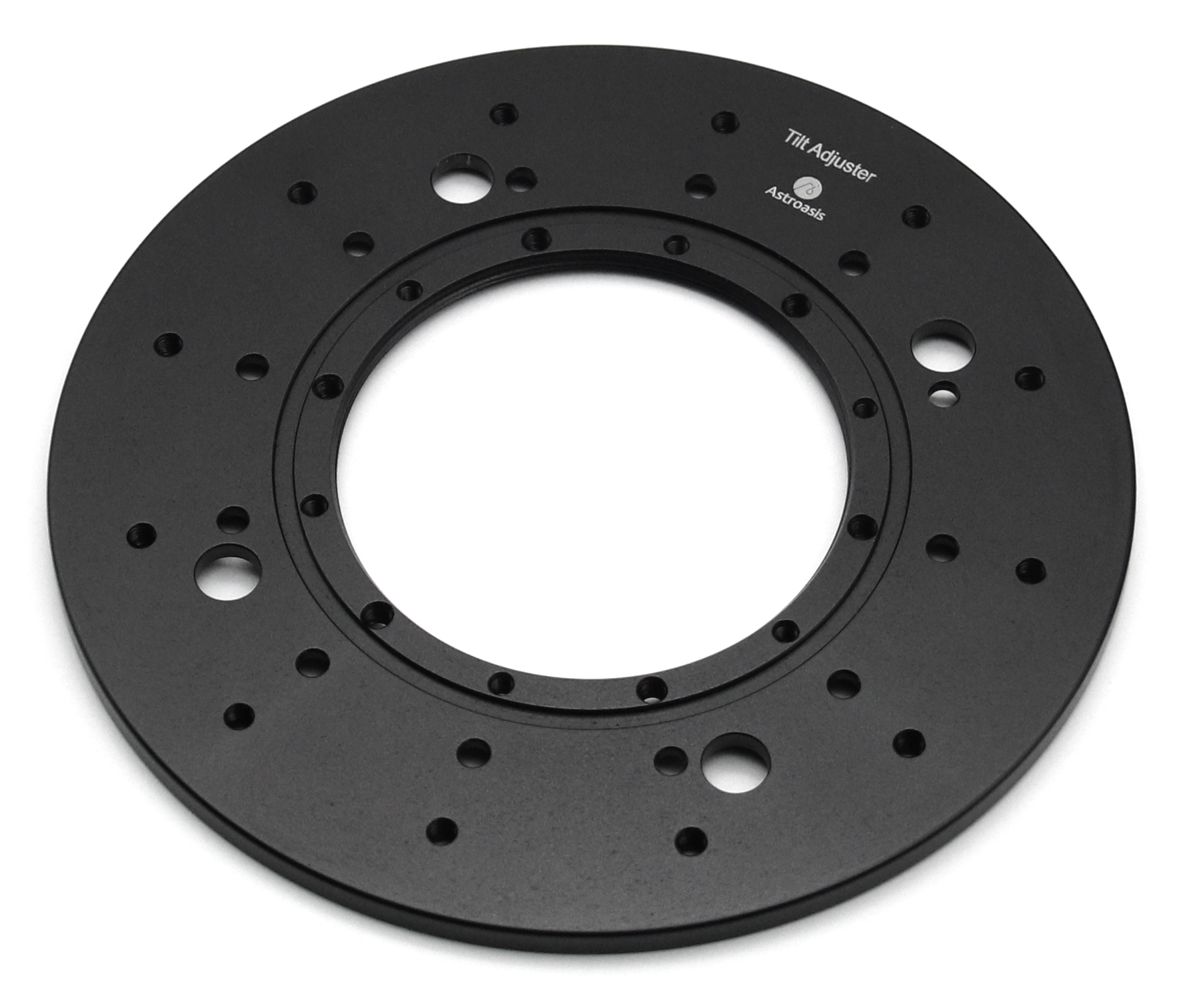

2.上层圆环用于和下层圆环以及滤镜轮连接。在此圆环的不同直径上也分布着3圈螺丝孔，这3圈螺丝孔的功能如下：

1）内圈的螺丝孔用于从滤镜轮侧来连接滤镜轮

2）中圈的小螺丝孔用于从相机侧来连接新款墨空滤镜轮

3）外圈的螺丝孔用于连接下层圆环，实现靶面调节功能

上层圆环内圈的螺丝孔具有不同的规格，分别适配M2.5和M3螺丝，可用于连接不同品牌的滤镜轮。

相对滤镜轮旋转上层圆环，可以选择合适的孔来和滤镜轮上的螺丝孔位相对应。

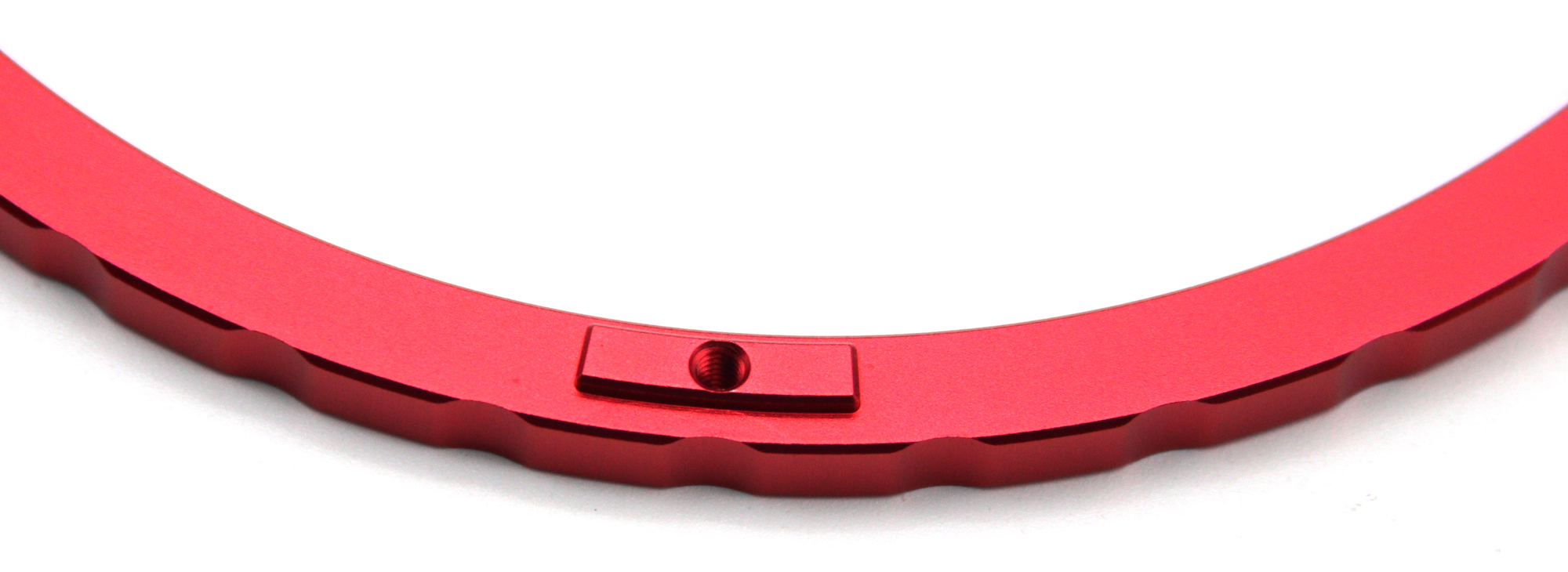

3.中层圆环为截距调节环。截距环上有3个凸起，下层环上有一系列下凹，装配后，截距环的凸起落在下层环的下凹中。这些下凹的深度略有不同，分为6档，每档相差0.1mm。

相对下层圆环来旋转截距环，使得截距环上的凸起落在不同的下凹区中，可以实现以0.1mm的分辨率，在5.0~5.5mm的范围内微调靶面环所占用的后截距。

从相机侧连接滤镜轮

上层圆环上预留了螺丝孔，通过这些螺丝孔，可以从相机侧来拧螺丝将墨空新款滤镜轮（尚未发布）和靶面环连接。

从相机侧来连接滤镜轮，意味着将滤镜轮和相机连接时，不需要打开滤镜轮。用这种方式，可以避免很多繁琐的操作，比如反复拧很多螺丝、清洁滤镜等。因此，即使不需要调节靶面，仅仅把此靶面调节环作为一个滤镜轮和相机间的过渡连接器，也可以带来很多便利。

遮光

靶面环和相机之间，通过遮光海绵来遮光。靶面环和滤镜轮之间，通过使用O型圈来遮光。

兼容多个品牌的相机和滤镜轮

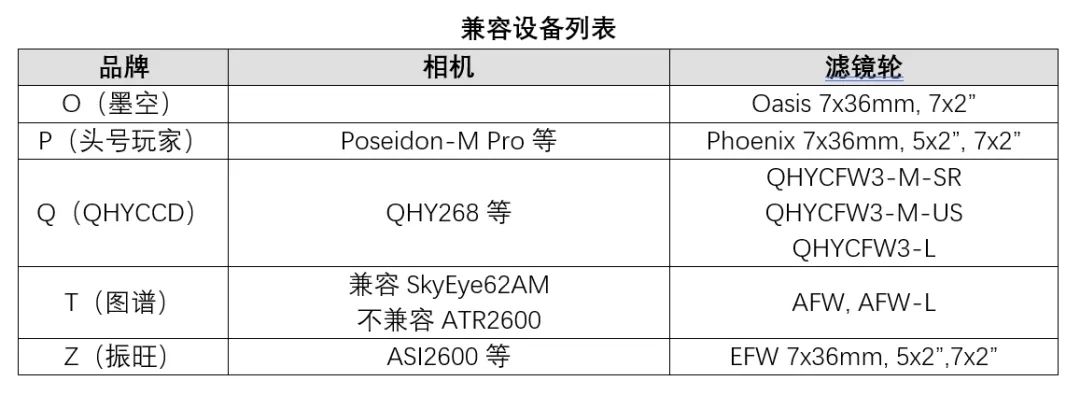

本产品可以兼容墨空（Astroasis）、头号玩家（Player One）、QHYCCD、图谱（Touptek）和振旺（ZWO）的部分相机和滤镜轮，以下是设备的兼容列表。

使用本产品后，即使更换相机，也不再需要更换滤镜轮或者OAG，提高了设备的使用率。

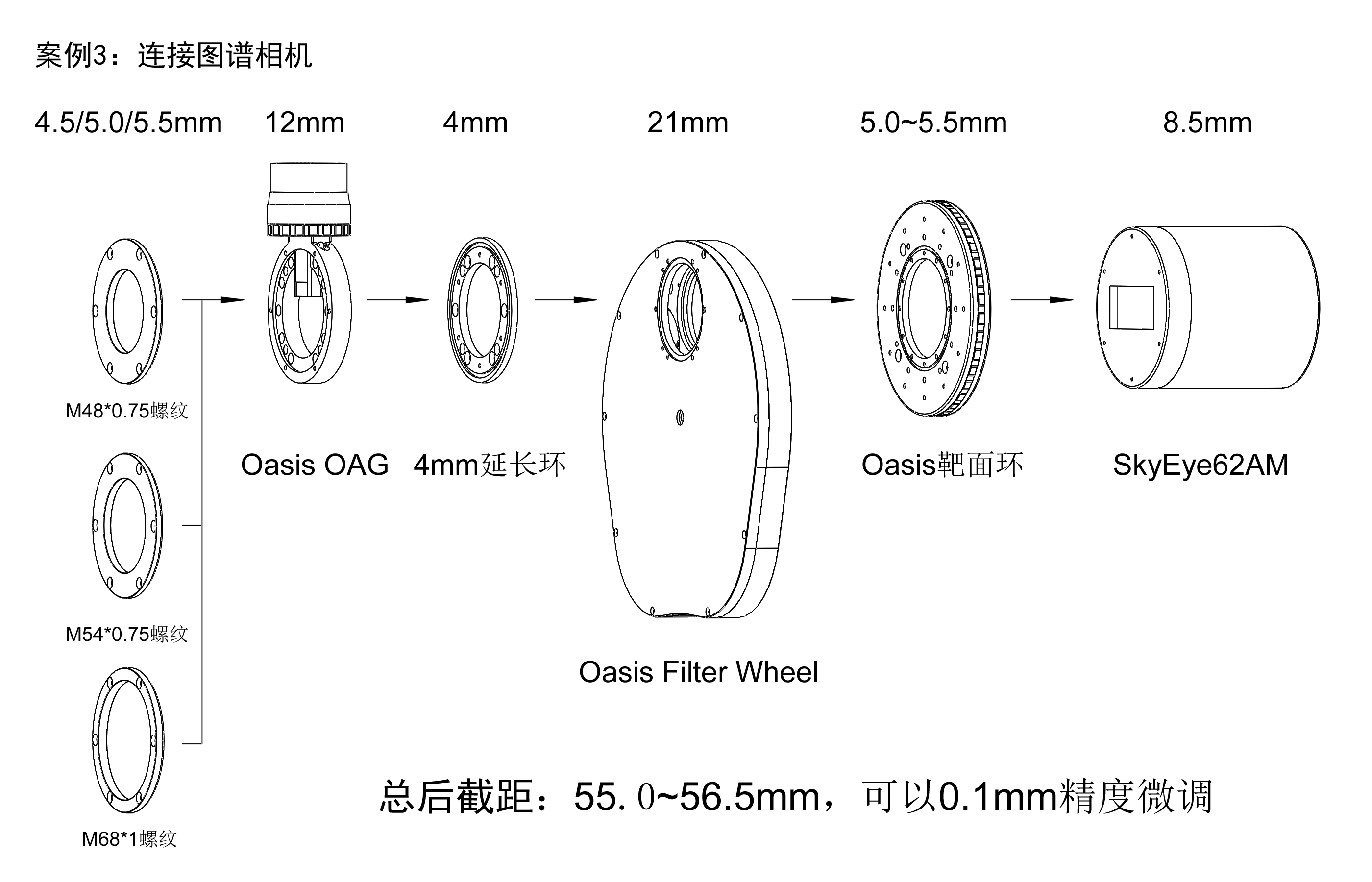

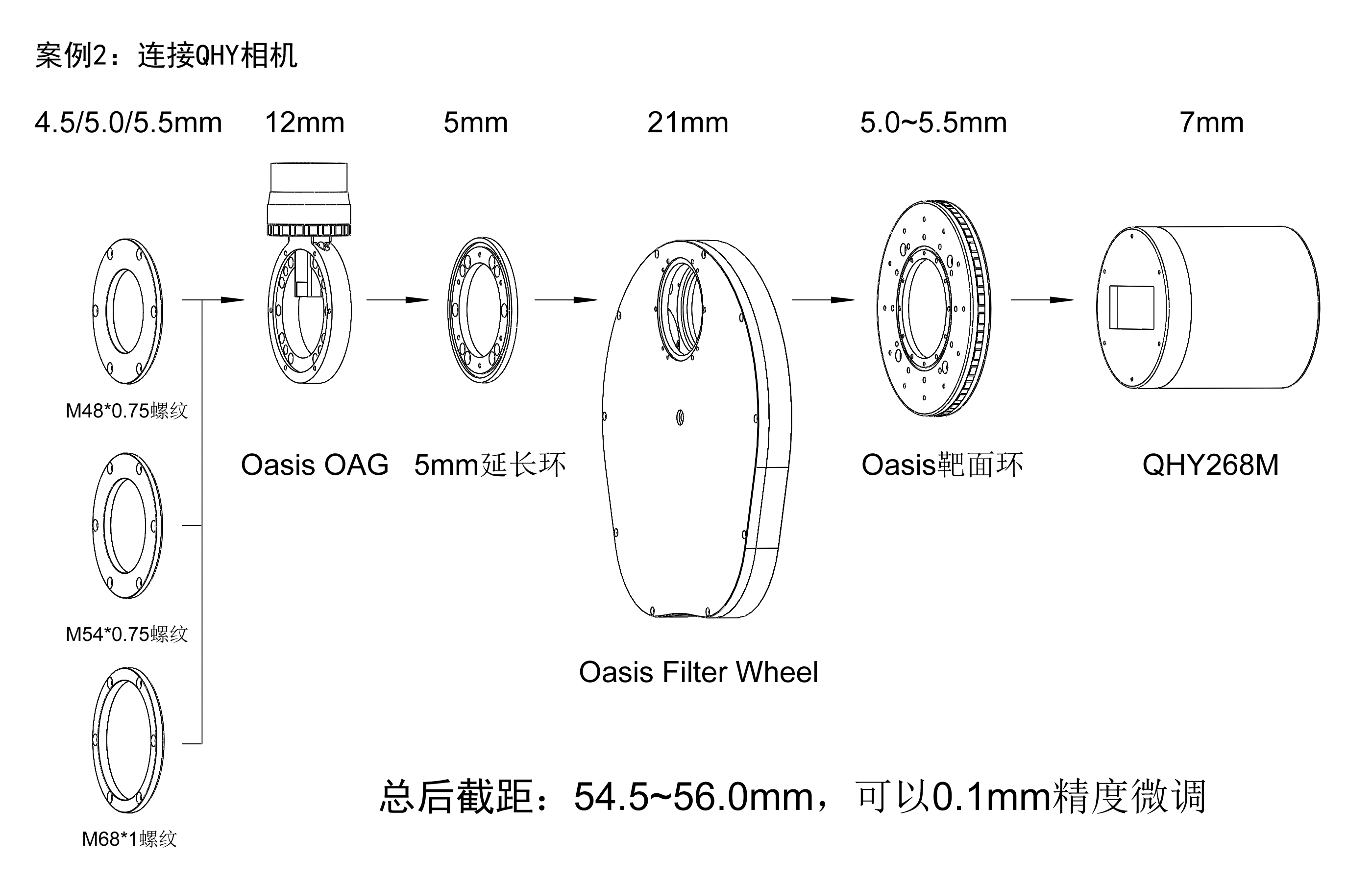

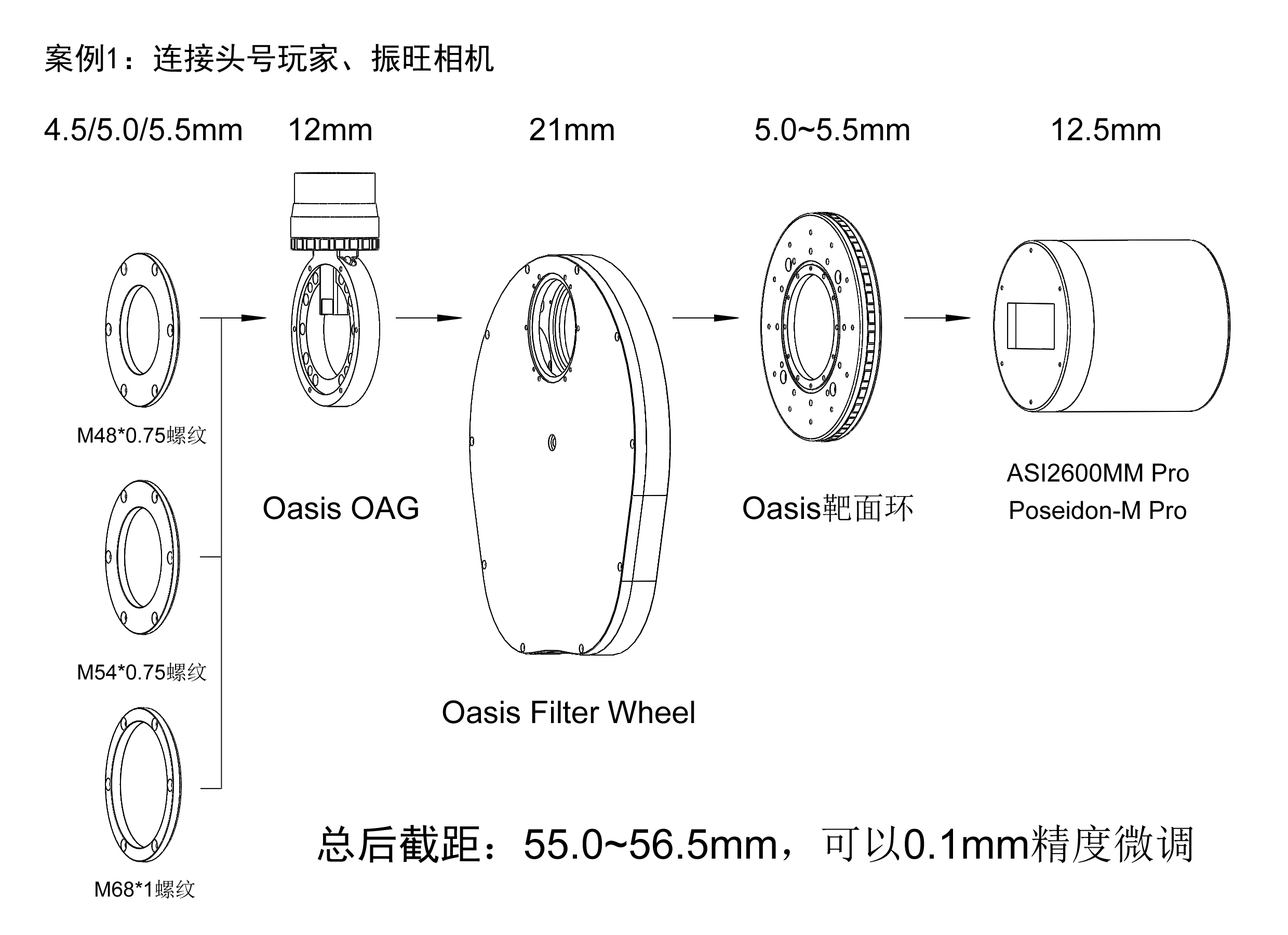

后截距也更容易配置。以下图片为墨空OAG、滤镜轮、靶面调节环搭配不同相机使用时的后截距解决方案。

神秘星阵

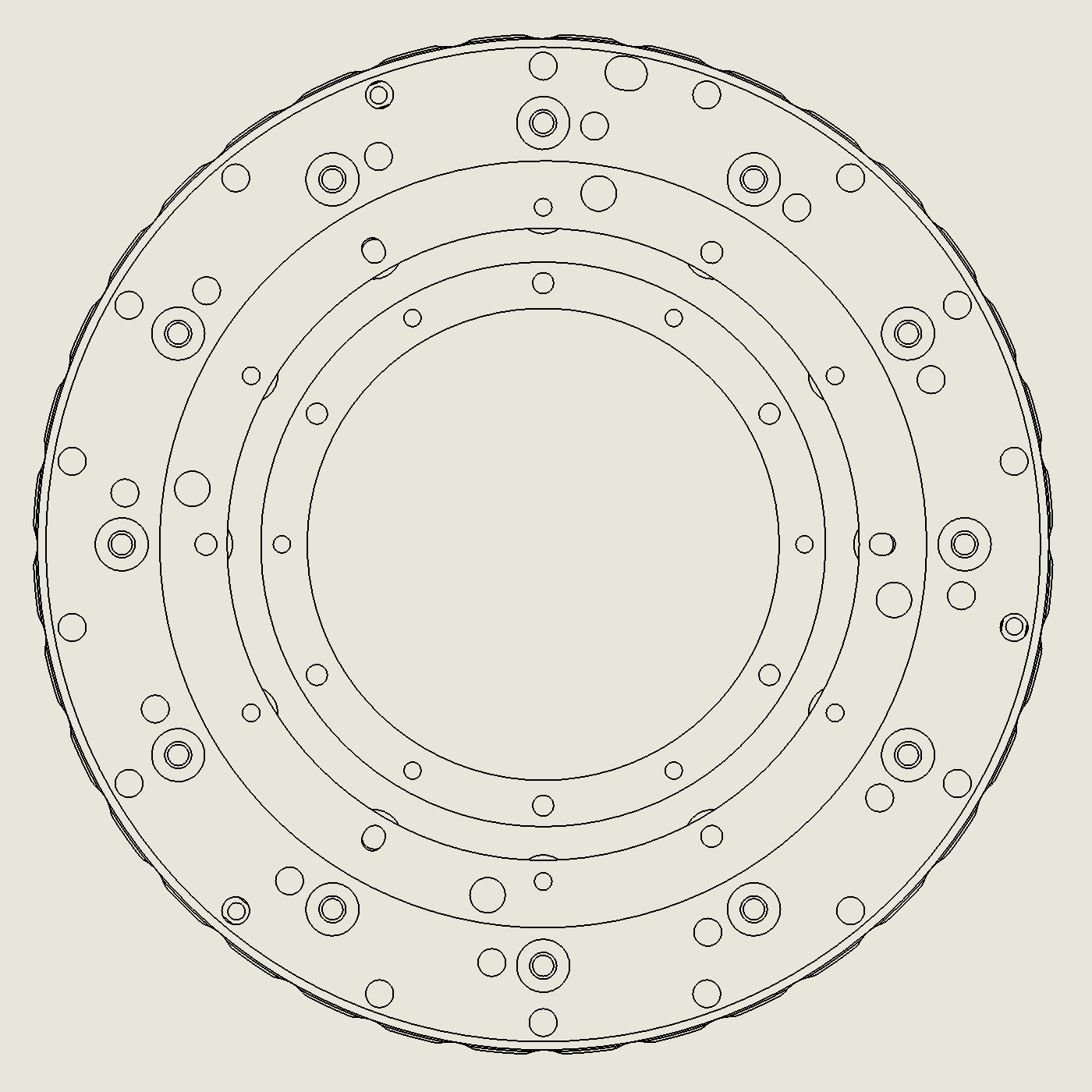

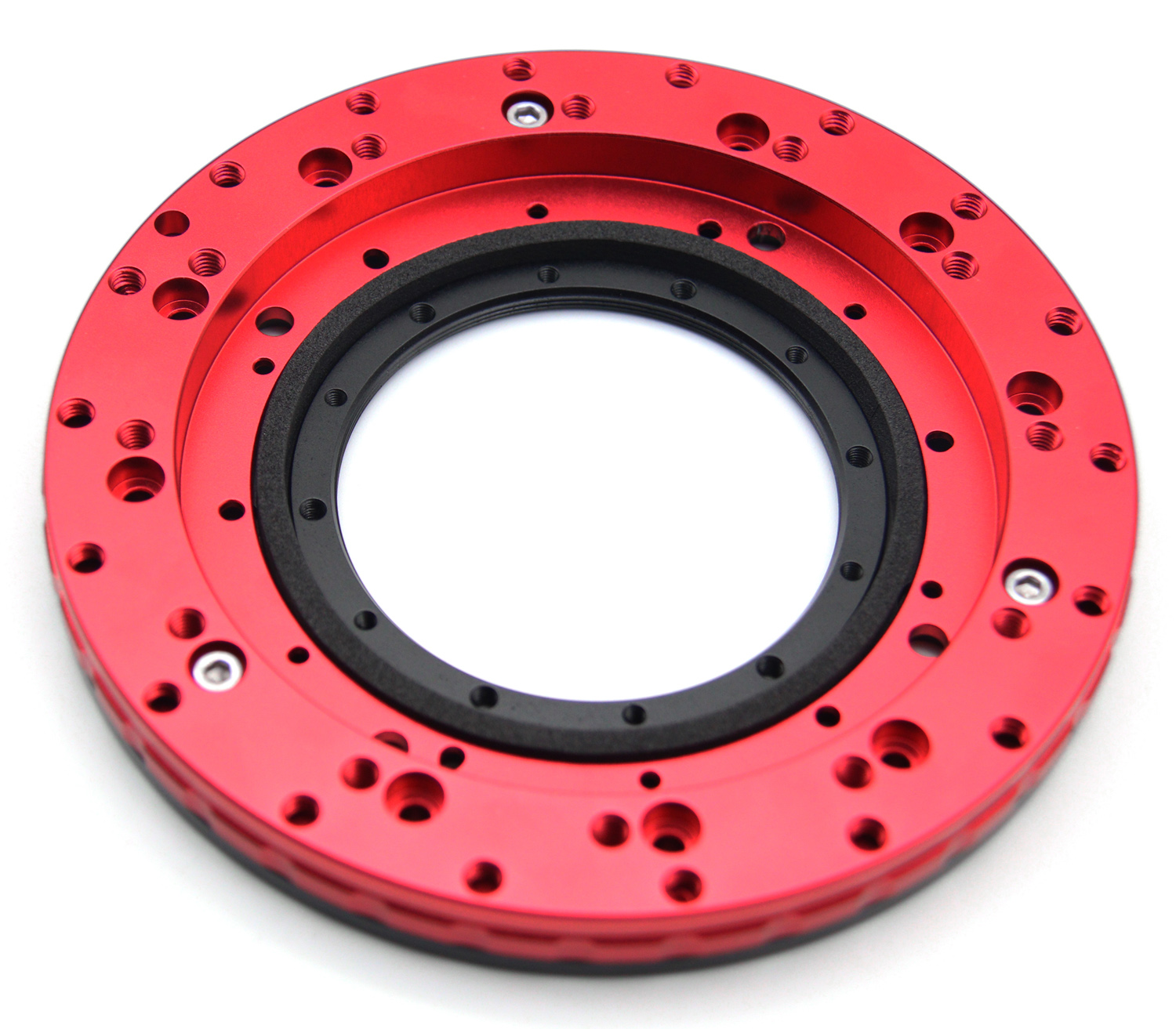

上层和下层圆环上布满了很多圆孔，如同使用APO望远镜拍摄的星星组成的有规律的阵列，充满了神秘气息，使得靶面环看上去像一个有魔法的仪器。

以下是在相机上安装后的效果图。

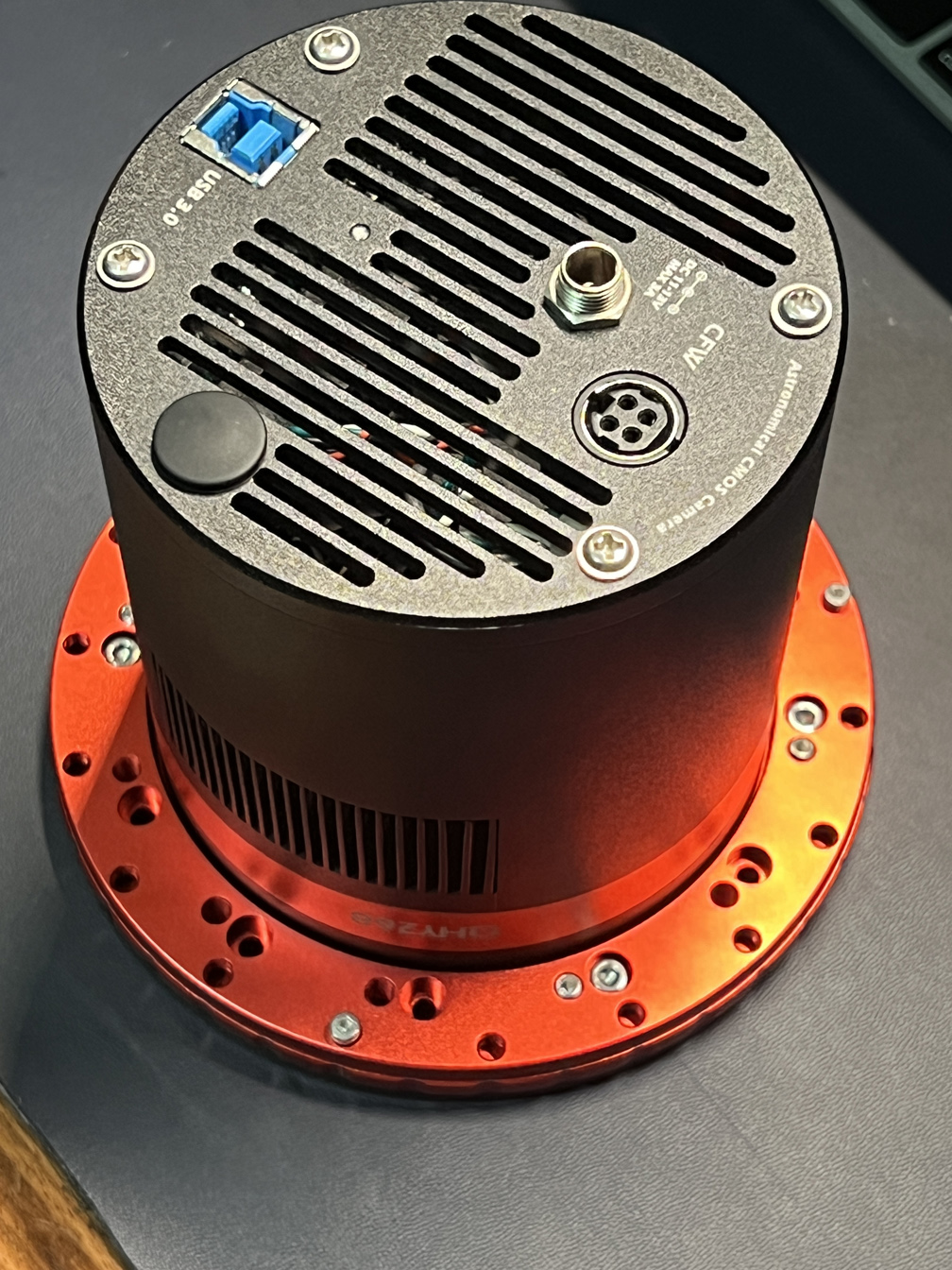

QHY268M上的安装效果

QHY268M上的安装效果

QHY268M上的安装效果

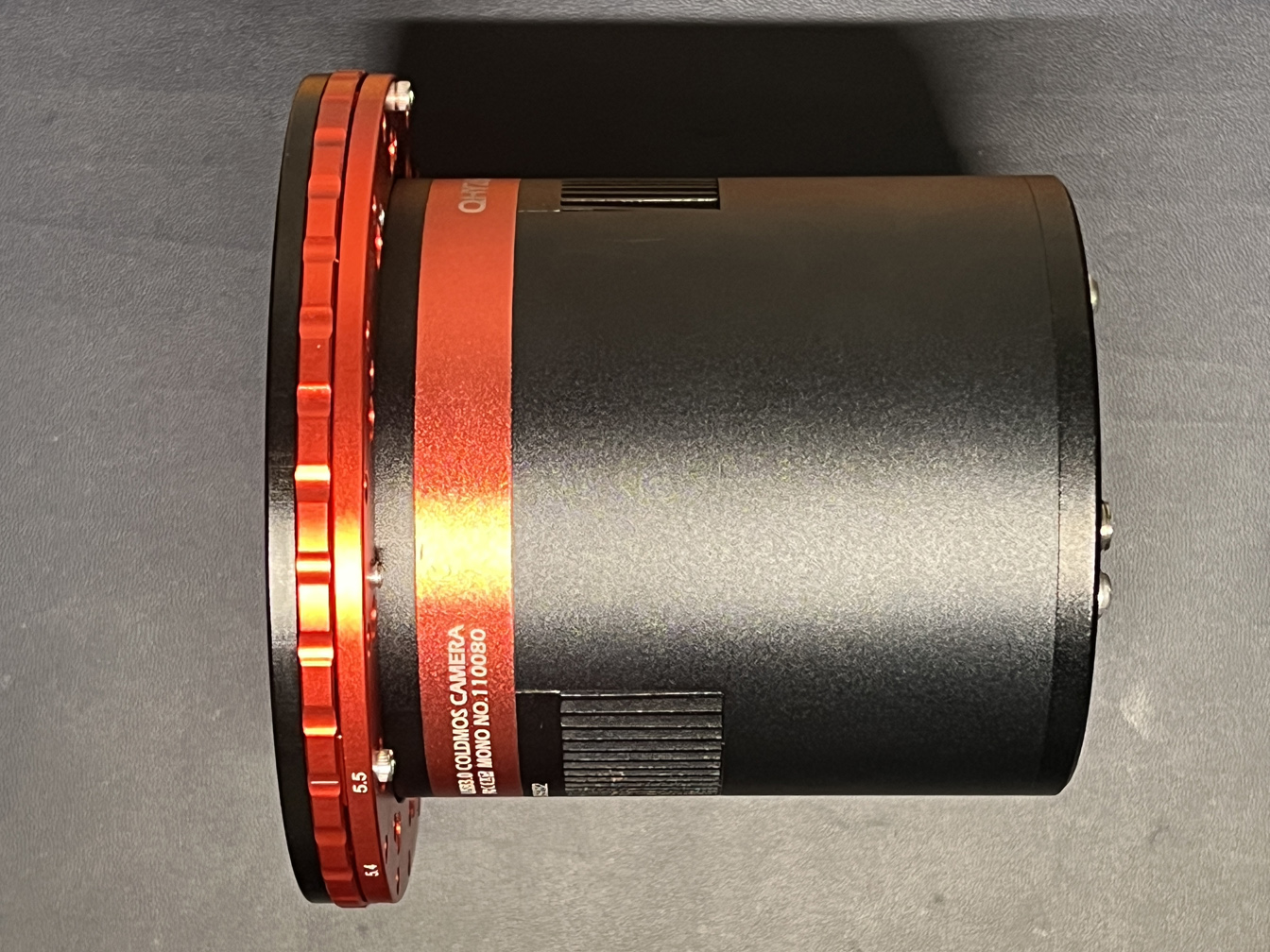

Player One Zeus上的安装效果

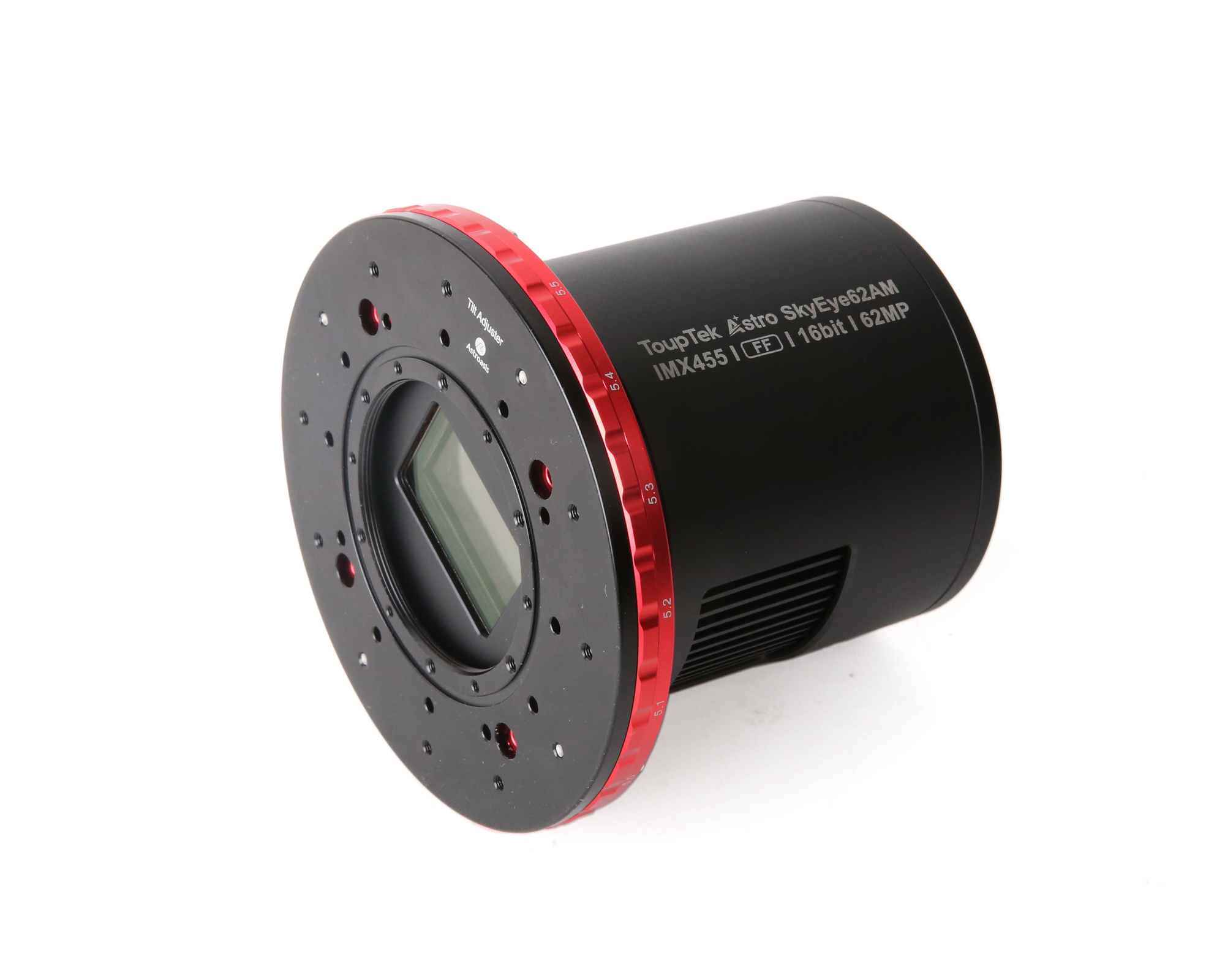

Touptek SkyEye62AM上的安装效果
