描述

经过精心的设计、开发和打磨，墨空7孔36mm滤镜轮Oasis Filter Wheel终于面世了。我们欣喜地发现，最初设定的一些看上去很难实现的设计目标，在不懈努力下都实现了。最终的产品，是一个像钟表一样精准和典雅的滤镜轮，相信它能给天文摄影爱好者带来美好的使用体验。

产品特性

1、 纯平设计，产品厚度21mm，无任何凸起

2、 传动方式独具特色，滤镜定位高度精准

3、 采用大轴承，滤镜盘运行平稳

4、 中央固定螺丝直接连接上壳和下壳，增强整体刚性

5、 全遮光设计，拒绝漏光

6、 兼容36mm、31mm、1.25寸滤镜

7、 兼容多品牌相机和OAG

8、 安装简易，连接相机时无需拆除滤镜盘

9、 可在-30度环境温度下运行

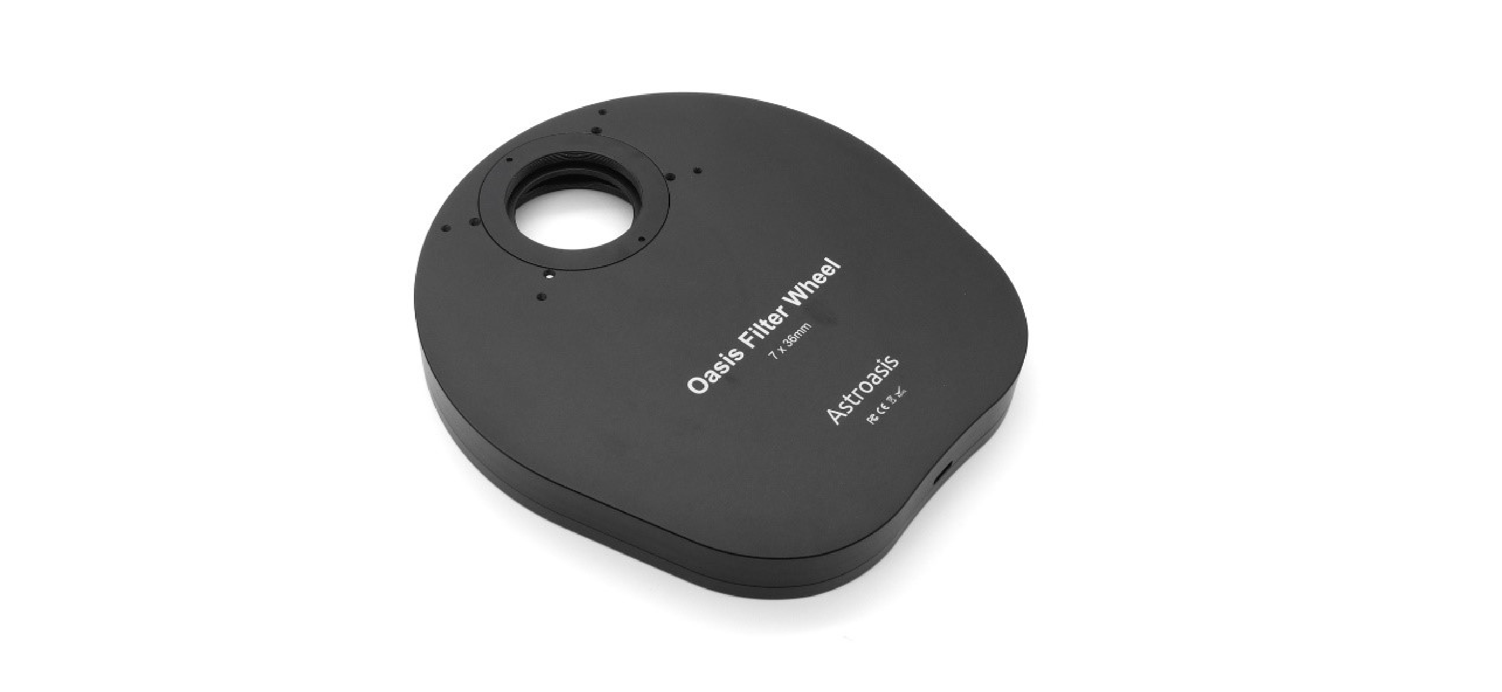

纯平设计

本产品总厚度为21mm。我们设法将精心选择的驱动电机完全内置，不仅在外部看不到电机，而且滤镜轮两侧均没有任何凸起，是完全的平面。

采用USB Type-C小巧的接口做供电和数据通信，无需单独电源或者其他接口。外壳的线条设计和螺丝选择也都经过反复推敲。而外壳加工质量更经过严格把控。

所有这些使得整体看上去精致、典雅和简洁，像一个黑苹果，也像一个美人脸。

独具特色的传动方式，滤镜可精准定位

滤镜定位越精准，则越有利于获得准确的校准平场。我们使用机械开关和传感器相结合的方式来对滤镜做精准定位，每一个滤镜都有其机械零位，而且独特的传动方式可以将滤镜稳定保持在其机械零位。

机械开关提供了滤镜的基准位置，因此滤镜的定位精度只和开关的机械特性相关，和传感器对位置的检测精度无关，和电机的分辨率也无关。对于同一片滤镜来说，机械开关提供的位置准确性远高于传感器所能提供的准确性。

我们的传感器布局采用类似3-8译码器的设计方案，此种传感器设计方案虽然和位置精度无关，但有利于提高识别不同滤镜的准确性。

在经过长时间的研究和尝试后，最终我们采用了独特的、类似于皮带的滤镜盘传动方式。此种方式有如下几个好处：

1） 这是一种摩擦传动方式，没有间隙等影响定位精度的因素，从而有利于提高定位精度

2） 更加持久耐用，不易磨损，传动更可靠

3） 当目标滤镜已定位时，它能产生反向张力，抵抗重力等可能会使滤镜偏离的因素，配合机械开关将滤镜牢牢固定在预期位置

这种传动方式的灵感来源于黑胶唱机。

大轴承，运行平稳

我们采用大直径轴承，使得滤镜盘的运行非常平稳。同时轴承的重量也很轻，不会增加太多整体重量。

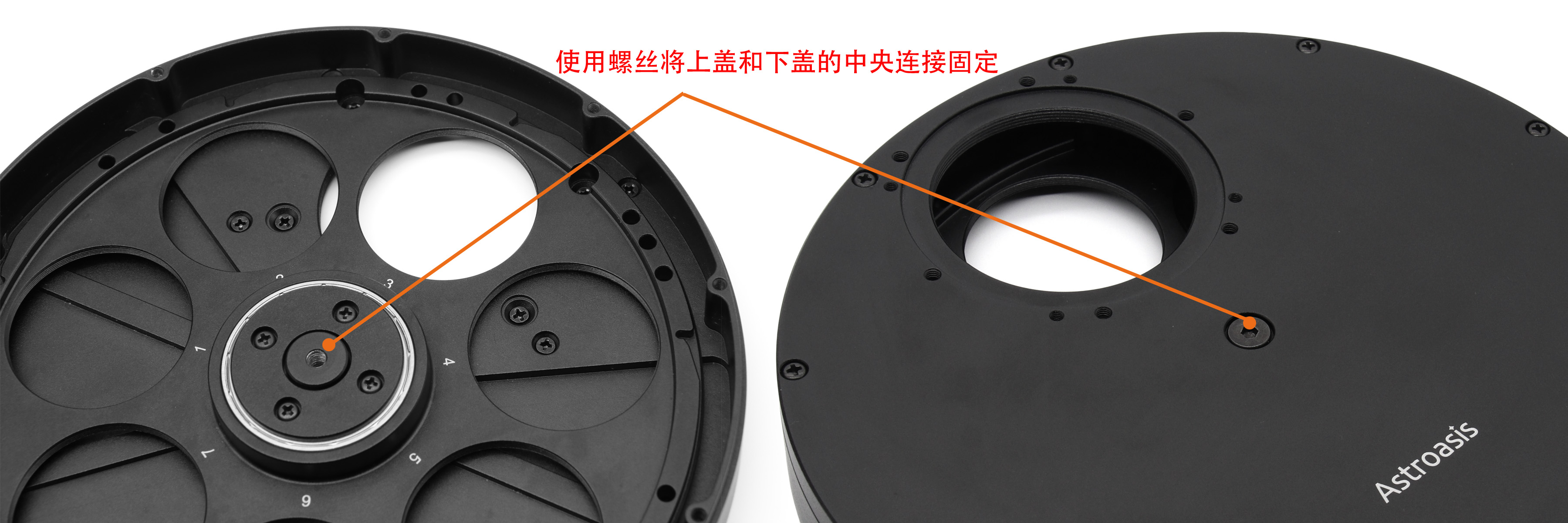

中央固定螺丝

上壳和下壳均由一整块铝合金CNC工艺加工而成。我们使用的滤镜盘转动方案，允许上壳和下壳的中央可以直接接触，并且使用一颗M4螺丝将上壳和下壳在中央锁紧。这种方案有效提高了滤镜轮的整体刚性。

全遮光设计，拒绝漏光（上下盖、USB口、螺丝孔、通光孔）

对于滤镜轮来说，遮光是必须要考虑的一件事情。我们考虑了所有可能会引起环境光渗漏的地方，在这些地方做了针对性设计，来避免环境光漏进滤镜轮。这些地方包括上、下壳的贴合处、USB接口、通光孔附近的螺丝孔，以及使用螺丝来连接相机或OAG时外壳和相机或OAG之间的缝隙。

1） 上、下壳贴合处的遮光。下壳上设计了完整一圈围挡，上壳将如同瓶盖一样与下壳扣合，严丝合缝，避免上、下壳贴合处漏光。

2）USB口的遮光。我们精心选择的Type-C插座本身不漏光；在插座和外壳的缝隙之间垫入遮光垫，这样确保插座和外壳之间的缝隙不会漏光。

3） 上、下壳均有一些螺丝孔用来和相机或者OAG连接。当不需要使用螺丝连接相机和OAG时，可以从滤镜轮内部拧上堵孔螺丝，从而防止螺丝孔漏光。

4）当使用螺丝连接相机或OAG时，可以在通光孔的下凹区中垫入弹性遮光垫片，防止滤镜轮和相机或者OAG之间的缝隙漏光。

兼容36mm、31mm、1.25寸滤镜

此产品可用于安装36mm无框滤镜、31mm无框滤镜及1.25寸滤镜。采用定制的36mm或31mm滤镜框，可以将这两种无框滤镜转为有框滤镜，然后通过螺纹安装到滤镜盘中。1.25寸滤镜也可以通过定制的转接环安装到滤镜盘中。

采用这种安装方式，安装滤镜时无需使用任何螺丝，也无需使用螺丝刀，避免了螺丝或者螺丝刀划伤滤镜的风险。同时一旦将36mm或31mm无框滤镜安装到滤镜框中，以后将滤镜从滤镜盘取下或者再次安装都非常方便，也不用每次考虑滤镜的正反面等问题。

除此之外，一套滤镜轮可以同时兼容这3种滤镜。甚至无需更换滤镜盘，这3种滤镜也可以同时安装使用。从而提高了器材的利用率，为用户节省资金。

兼容多种品牌的相机和OAG

此产品可以兼容多种品牌的相机和OAG。有两种方式来连接相机或OAG。一种方式是使用M2.5或M3螺丝通过外壳上的螺丝孔来连接相机。另一种方式是通过使用配套的M48-M42螺纹转接环来连接具有M42螺纹的相机或OAG。

安装简易，操作方便，使用螺丝连接相机时无需拆除滤镜盘

通过巧妙的设计，用户无需拆除滤镜盘即可将滤镜轮和相机连接。我们在滤镜盘特定位置开孔，螺丝和螺丝刀可穿过该小孔来将滤镜轮和相机连接。而且得益于我们独特的滤镜检测方法，这样的小孔不会影响滤镜检测的准确性。

其他功能

1、USB Type-C电源和数据接口

2、USB HID通信接口，免驱动安装

3、支持ASCOM软件平台

4、支持INDI

5、内置温度传感器

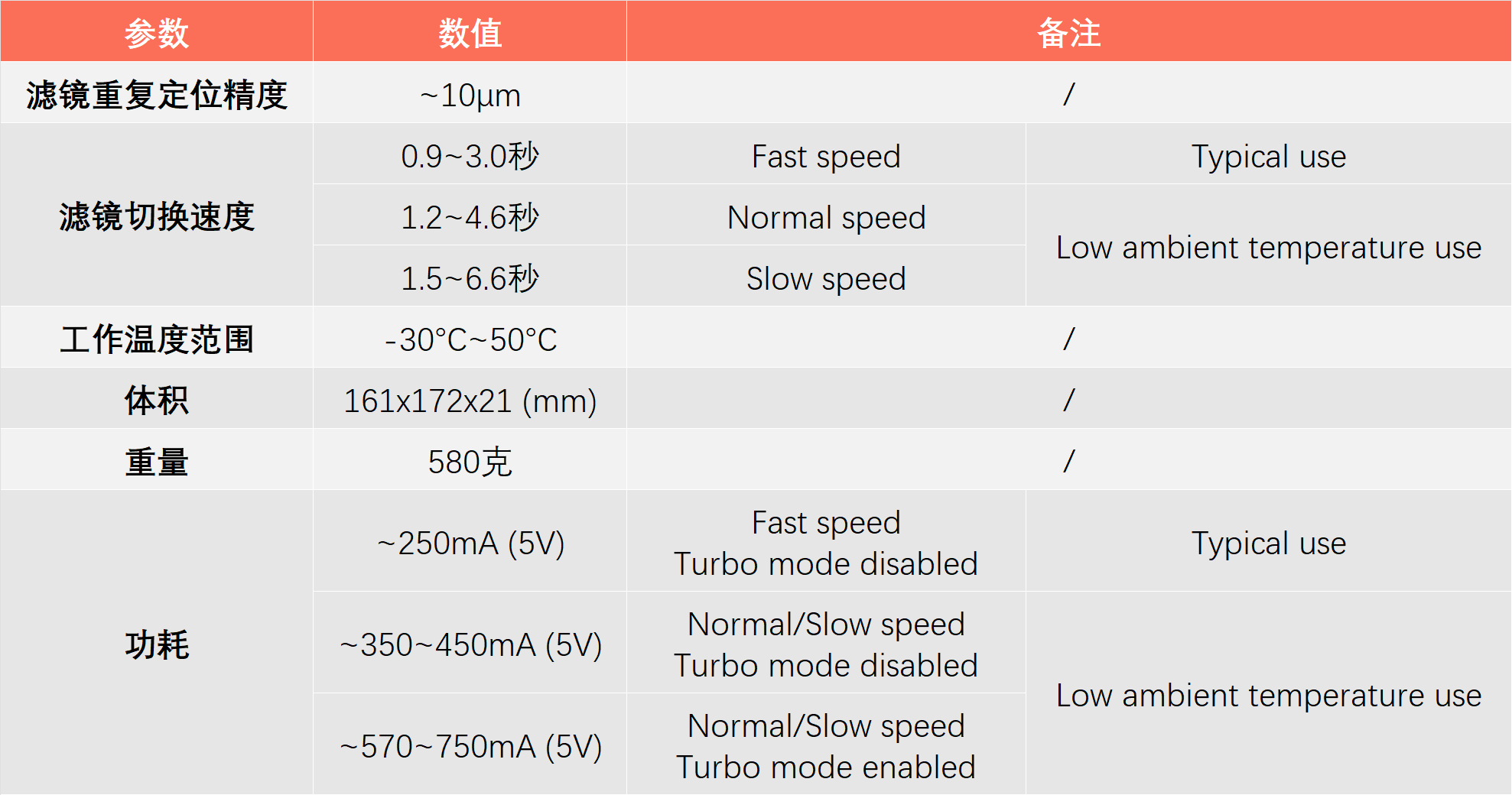

产品参数

尺寸图

上壳（望远镜侧）

下壳（相机侧）

滤镜盘

整体厚度
