描述

Oasis Focuser本体可以通过抱箍安装到望远镜调焦座上。但有些望远镜调焦座由于形状、大小、空间限制等原因，无法直接使用抱箍来安装Oasis Focuser。为此我们设计开发了普适安装支架，使用此支架，可以将Oasis Focuser安装到绝大多数调焦座的粗调手轮位置上，这些望远镜包括高桥FSQ106、TOA130、Epsilon牛反，以及SkyRover 72ED、锐星牛反等等。

如下图1、2、3、4所示，这些望远镜调焦座安装手轮的部位为方形或者不规则形状，无法直接使用抱箍安装。

图1 高桥TOA130-NS APO

图2 高桥FSQ106 APO

图3 SkyRover 72ED

图4 Sharpstar 150F2.8HNT 牛反

为了将Oasis Focuser安装到此类望远镜上，我们设计开发了普适支架。普适支架可以在调焦座上转换出一个圆形的轴出来，然后便可以使用抱箍将本体安装在转换出来的轴上。

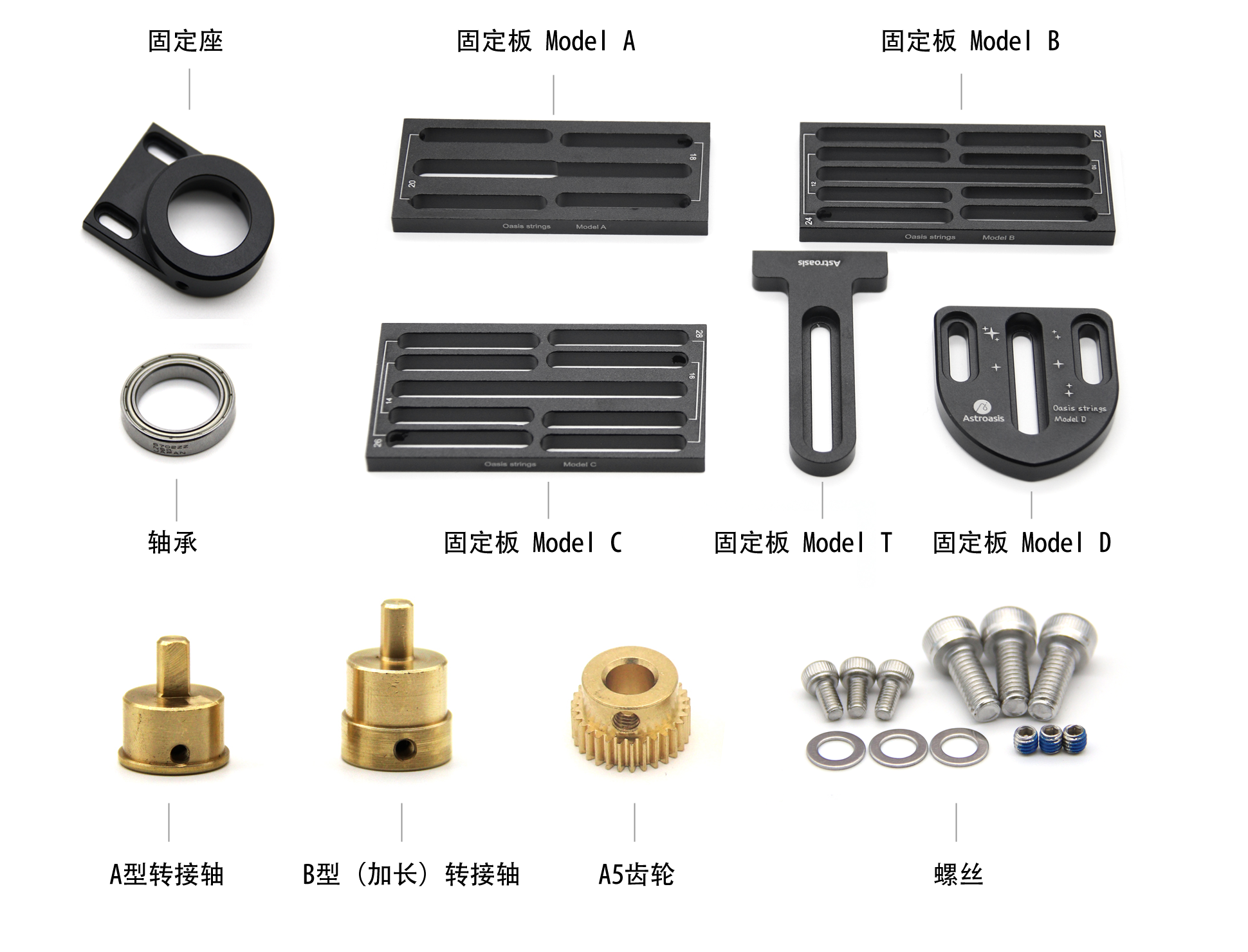

如图5所示，普适支架包含以下部件：

1、固定座

2、固定板（Model A/B/C/D/T之一)

3、转接轴（A型或B型）

4、轴承

5、A5齿轮

6、螺丝

图5

依据望远镜型号的不同，普适支架可以分为不同的子型号，包括：

1、用于FSQ106/TOA130-NFB的支架

2、用于Epsilon/TOA130-NS的支架

3、用于SkyRover 72ED的支架

4、用于锐星牛反的支架

不同子型号之间的差别，是它们所使用的固定板或者转接轴或者螺丝不同。并且只需经过一些简单的测量，我们可以创建出更多的普适支架子型号，来适配更多的望远镜。

这些支架包含的组件如下图6、7、8、9所示。

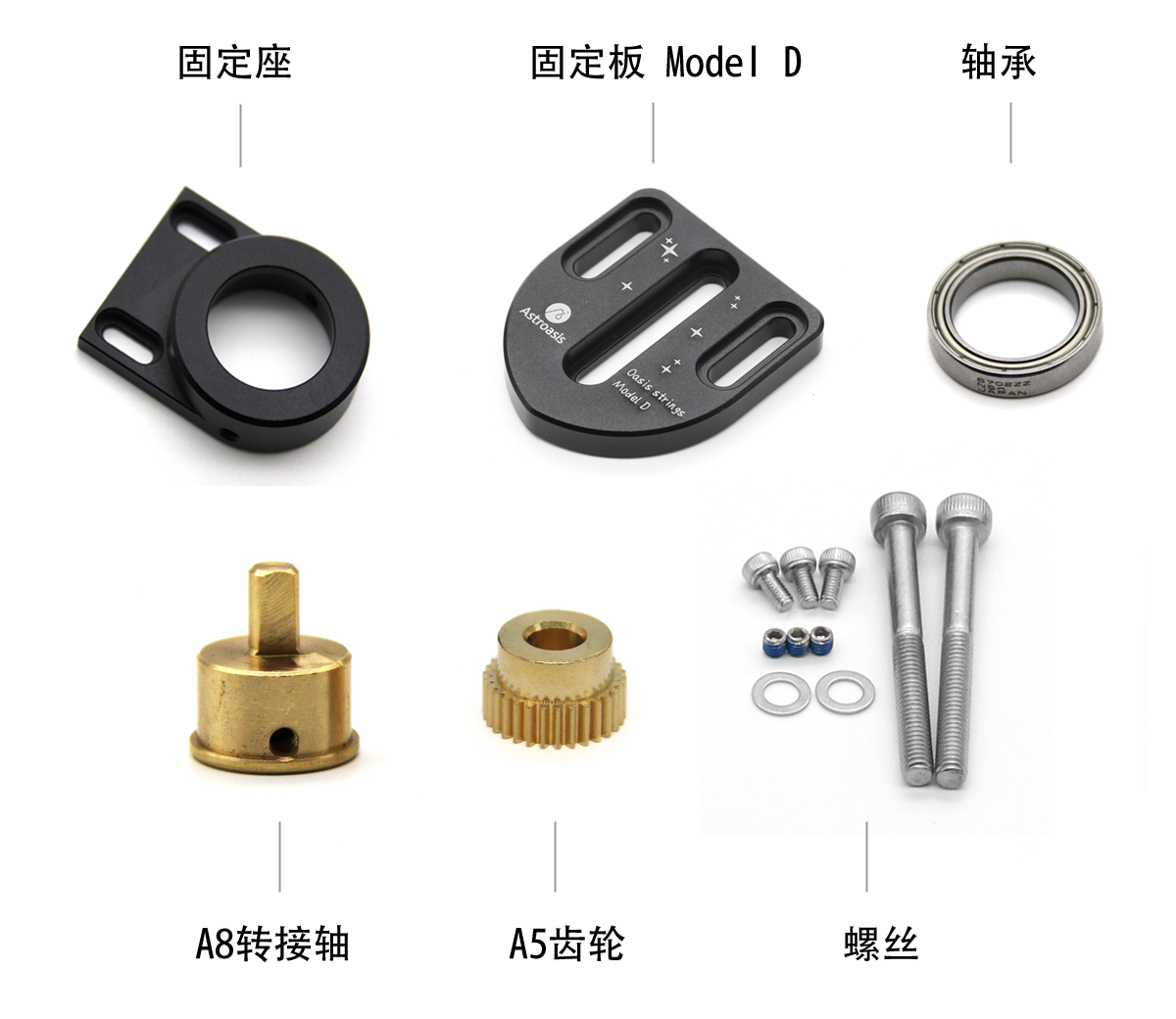

图6 用于FSQ106/TOA130-NFB的支架

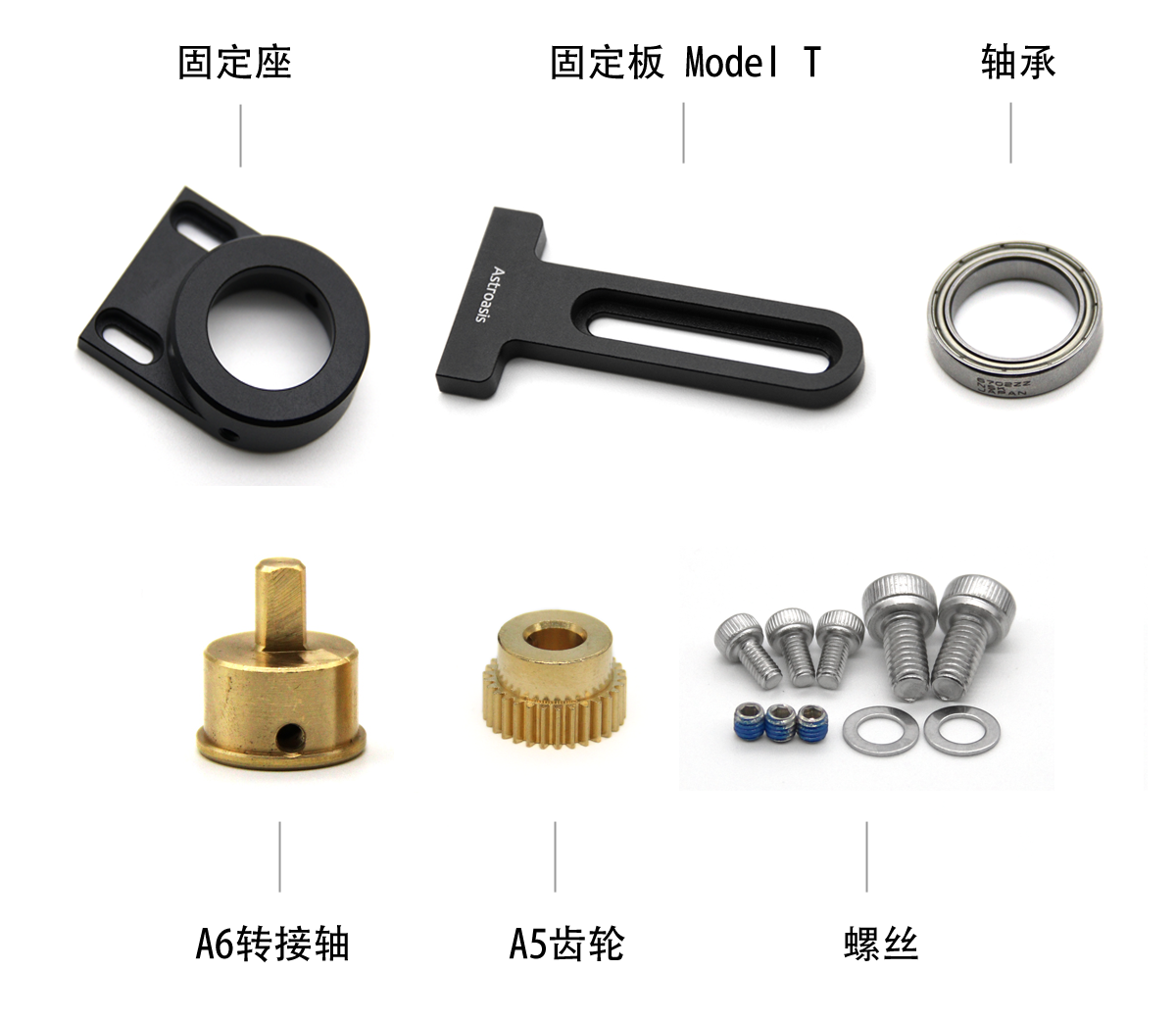

图7 用于Epsilon/TOA130-NS的支架

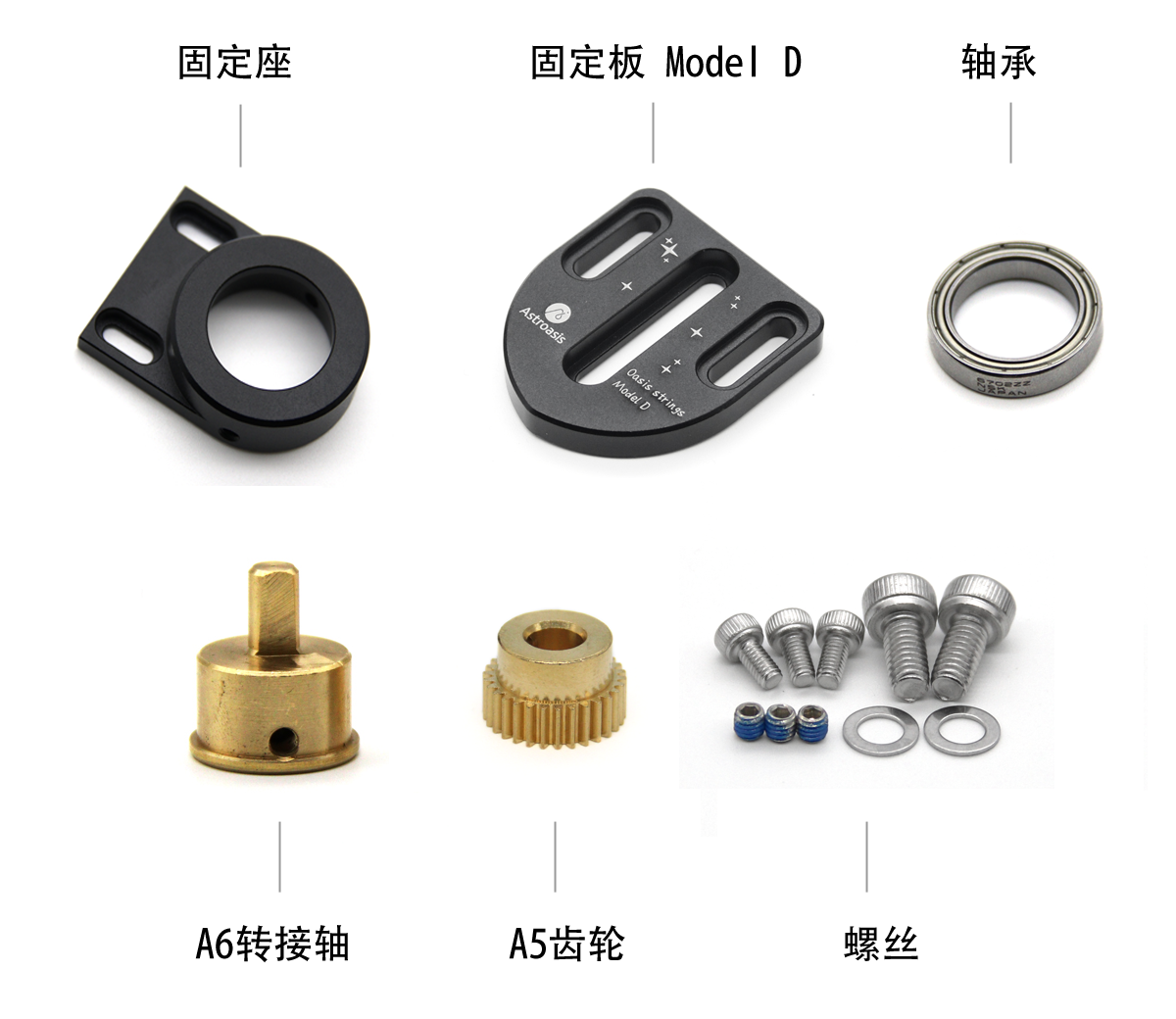

图8 用于锐星牛反的支架

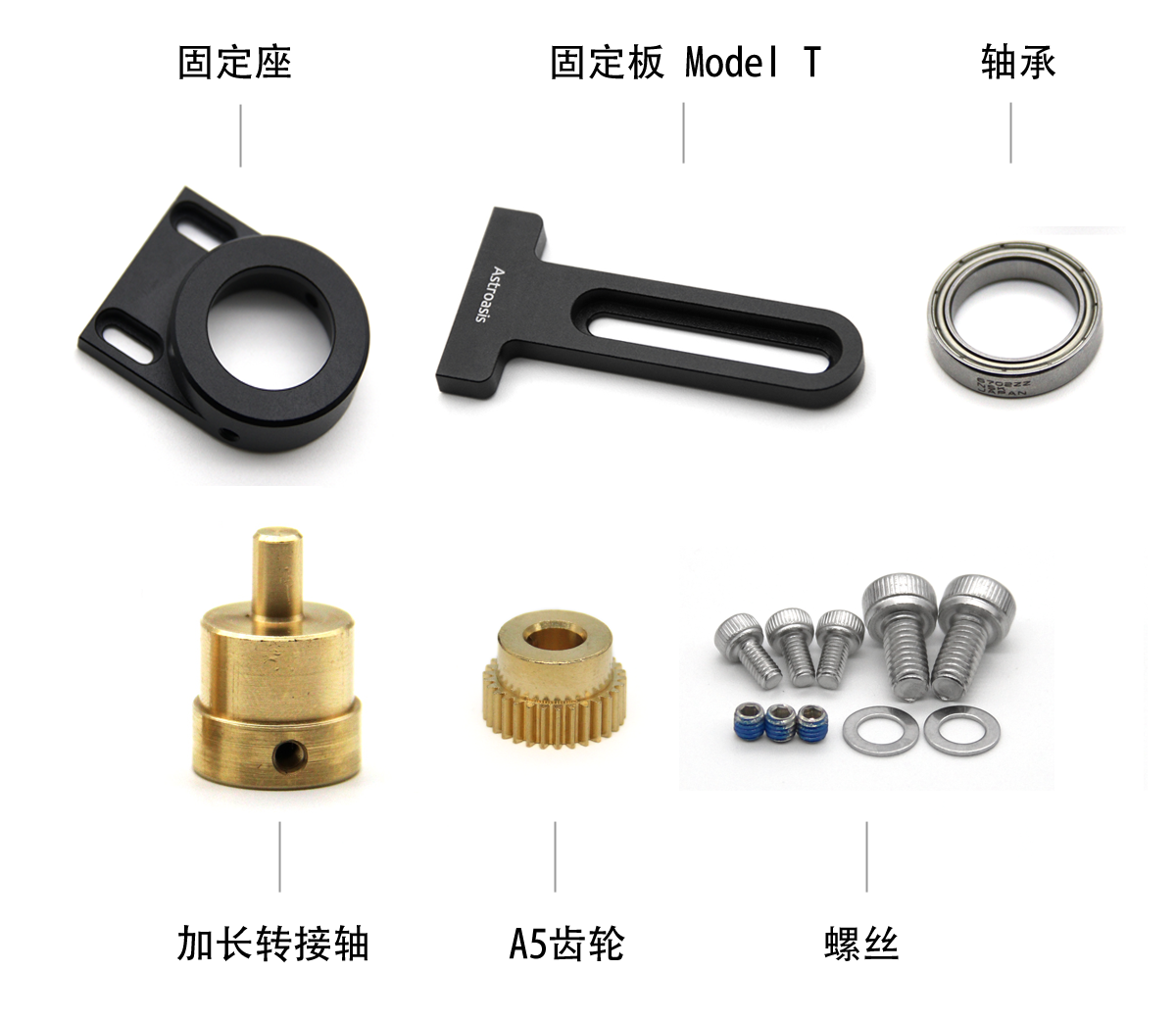

图9 用于SkyRover 72ED的支架

使用普适支架来安装Oasis Focuser时，统一使用30mm口径的抱箍。因此安装了普适支架后，非常便于Oasis Focuser在不同的镜子间共享。

以下是使用普适支架来安装Oasis Focuser的一些例子。

使用普适支架在FSQ106上安装Oasis Focuser

使用普适支架在SkyRover 72ED上安装Oasis Focuser
