描述

Oasis 415M行星摄影相机是本公司研发的行星摄影相机系列中的其中一款。在研发过程中我们对这个系列的产品进行了精雕细琢，目标是为了让用户在使用这些相机拍出令人惊叹的天文摄影照片的同时，也能拍得更轻松，更舒服。

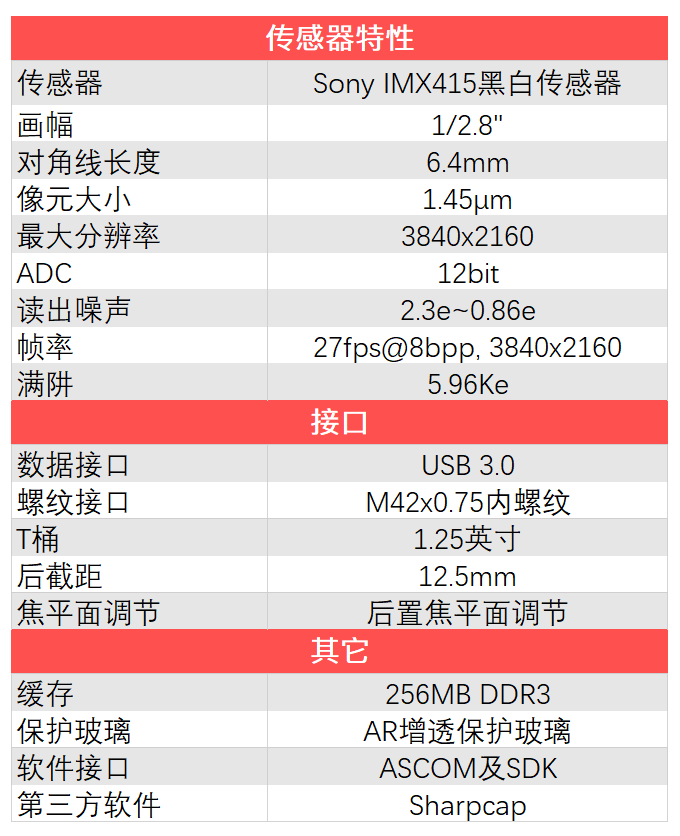

Oasis 415M行星摄影相机采用Sony IMX415 1.45μm超小像元、高灵敏度黑白图像传感器，传感器画幅为1/2.8英寸，对角线长6.4mm，图像最大分辨率为3840x2160。产品参数如下表所示。

备注：

1. 读出噪声、满阱等数据参见后面详细图表

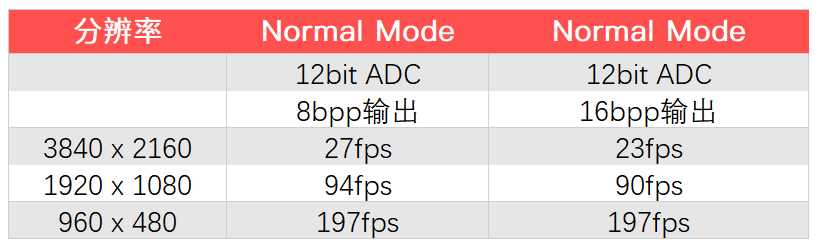

2. 帧率参见下面表格

3. 对于支持ASCOM接口的第三方软件，比如SGP，MDL，NINA等，本相机都可以支持。对于直接调用相机SDK的行星拍摄软件，目前可以支持的是Sharpcap。

此款相机的特色是采用具有1.45μm超小像元的Sony IMX415图像传感器。在行星摄影中通常会采用具有2.9μm左右大小像元的行星相机，搭配焦比F10左右的大口径、长焦距望远镜，以及2x左右的巴罗来追求极致采样率。而如果采用1.45μm像元的相机，则即使不使用2x巴罗，也可以获得跟上述相同的采样率。而不使用巴罗来拍摄会带来很多好处：

1、不用花钱买巴罗

2、不用担心巴罗落灰

3、不用担心巴罗反射或吸收光线而影响效率

4、不用担心巴罗导致的光学素质的损失

5、装配更简单

6、视场更大

7、画幅大小相等的情况下需要拼接的张数大大减小

8、找目标更容易

9、可以最佳后截距拍摄

如果在拍摄中想改变采样率，则通过更换相机来改变采样率也要比更换巴罗方便。

以下是使用Oasis 415M拍摄的月亮和太阳图片，使用的望远镜是SkyRover 102 APO Pro，未使用任何巴罗，而是在715mm焦距上直焦拍摄。点击图片可查看大图。

以下是更多由用户拍摄的照片。

Telescope: SkyRover 130 APO

8-panel Mosaic

May 1, 2023

Photo by 小A

Telescope: Meade LX200

Jun 5, 2023

Photo by 德莱

Telescope: RCOS RC20

Jun 11, 2023

Captured by 德莱

Processed by 坐照

Telescope: RCOS RC20

July 5, 2023

Captured by 德莱

Processed by 坐照

Telescope: RCOS RC20

July 5, 2023

Captured by 德莱

Processed by 坐照

Telescope: RCOS RC20

July 5, 2023

Captured by 德莱

Processed by 坐照

Telescope: RCOS RC20

July 26, 2023

Captured by 德莱

Processed by 坐照

如同我们其它行星相机一样，Oasis 415M还具备以下特色。

流畅的数据传输

相机采用了256MB DDR3缓存。结合DDR3缓存的使用，在硬件上实现流水线和流控制，避免了数据的丢失或重传，从而使得数据传输非常流畅、稳定和高效，能够获得极高的帧率。即使在USB 2.0下也能稳定传输图像。

后置焦平面调节

我们行星相机的特色是自带焦平面调节功能，并且是后置焦平面调节，即可以通过使用六角扳手，拧动相机后盖处的焦平面调节顶丝来调节焦平面。这样的焦平面调节方式，好处是显而易见的：

1、用户无需购买和安装额外的焦平面调节装置，从而节省了费用，也省去了这类装置的安装步骤，也不会因为这些装置而占用后截距空间；

2、内置的焦平面调节装置只需承重图像传感器所在的子板的重量，而无需承重整个相机，重量很轻，也更稳定，调节也更轻松；

3、调节装置在相机内部，避免了因焦平面调节而导致的潜在的漏光现象

4、从相机后部调节，不会被其他部件遮挡，调节时的姿势更舒服，而且可以所见即所得的方式，通过观察实时拍摄的图像来调整

5、调节时只需使用一个扳手和最多3颗螺丝，操作简单

后置焦平面调节功能通过3颗顶丝、传感器子板安装支架以及内置的3颗弹簧的共同作用来实现，方案简洁而有效。调节功能的结构示意图如下图所示。

焦平面调节机构示意图

后盖处的焦平面调节顶丝位置如下图所示。

后置焦平面调节功能是我们所有行星摄影相机的标配。

由内而外简洁流畅的设计

传感器电路板设计简洁、干净。

硬件、软件代码均遵循简洁、高效的设计原则，软件SDK在Windows上的可执行代码仅100KB左右。

在外观上，采用简洁、流畅、圆润的线条，并去除不必要的元素。后盖处的锁紧螺丝及焦平面调节螺丝埋入后盖而不凸出，使得相机后部更平整光滑，并且全部采用黑色螺丝，跟红色外壳搭配，看上去很典雅。

相机配备铝合金一体加工而成的M42防尘盖。我们还提供个性化的定制服务，可以根据您的需要在防尘盖上刻上您的姓名或其他内容，令您的设备变得与众不同甚至独一无二（默认情况下相机标配带Astroasis logo的防尘盖）。

我们去除了目前不太常用的ST4导星接口，目的仅仅是为了使得相机外观更简洁。

遮光措施

相机内部在传感器周围采用黑色O型圈实现遮光，传感器和O型圈之间无任何其它电子元器件。O型圈垫在传感器子板和壳体之间，实现完全和完美遮光效果。

实测的相机性能参数如下图所示。

EGain

Full Well

Dynamic Range

Readout Noise

相机尺寸图如下所示。

装箱清单如下所示。
